捕捉自在拉伸STRETCH中的应用
当我们需要将图中已有的图形定位到距离某点一定距离时，我们无需知道图形相对某点现在的距离，利用FROM可以一次完成定位。上一节我们介绍了捕捉自命令的使用方法，这里接着给大家介绍捕捉自命令在stretch中的应用，下面来看看详细的教程。
1、输入S，回车，执行拉伸命令，从右往左框选们及门框的所有顶点，如下图所示。
2、回车，确认选择，命令行会提示我们指定拉伸的基点，因为我们是要让门的左侧端点距离墙角300，所以捕捉门框的左上角点作为基点，如下图所示。
3、确定基点后移动光标，我们可以看到门和门框的会跟随我们的光标移动，而且命令行会提示指定第二点，此时输入FROM，回车，如下图所示。

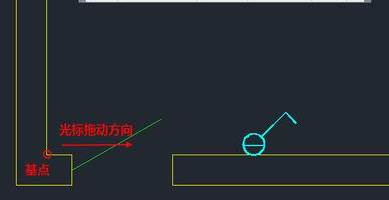

4、此时会提示定位FROM的基点，我们捕捉墙角点作为基点，水平方向拖动光标，输入300，回车，就将门整体移动到距离墙角300的位置，如下图所示。
小结：
以上就是CAD中捕捉自命令在stretch中的应用，捕捉命令可以实现定位和整体移动。
