CAD怎么使用自动追踪功能
CAD自动追踪功能怎么使用？CAD中自动追踪功能可以很方便的画一条距离某一点特定距离的垂线，今天我们来看看CAD自动追踪的详细使用教程，需要的朋友可以参考下
1、首先打开CAD软件，并新建一个图纸，先画了一条长40mm的线段

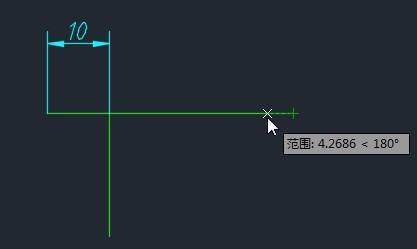

2、正常的情况下，选择再画直线，从已画线段的左端点出发，会有自动追踪的标记。如图，箭头所指的数字是左端点到鼠标的距离。
3、这是可以直接用键盘输入距离，要画线段的起点就确定了。我输入的是10，距离也恰好为10.
4、但是有时候自动追踪的功能不能用了，箭头那里一直显示坐标，并不显示距离。无法进行自动追踪。

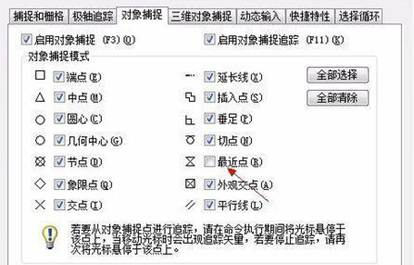

5、自动追踪一定与对象捕捉有关，打开对象捕捉的对话框，要勾去"最近点"，才能实现自动追踪功能.
6、勾去之后，如下图显示就可以了。
以上就是CAD启动自动追踪功能的用法，详细的设置参考以上教程。
