CAD使用修订云线命令绘图的方法
CAD修订云线命令怎么绘图？云线（REVCLOUD）在检查或用红线圈阅图形时，可以使用修订云线功能亮显标记以提高工作效率。 REVCLOUD 用于创建由连续圆弧组成的多段线以构成云线形对象。 今天我们来介绍一下修订云线命令的使用方法，很多时候我们都会用到这个命令绘图，使用方法也简单，下面一起来看看详细的操作方法。

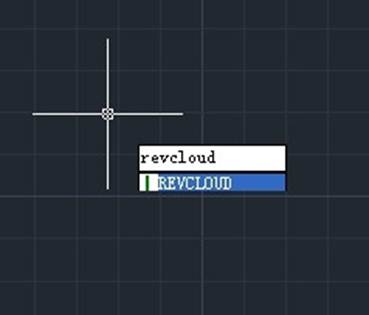

1、可以点击修订云线命令，也可以点击绘图，下拉有个修订云线，或者可以输入快捷键REVCLOUD回车执行命令。

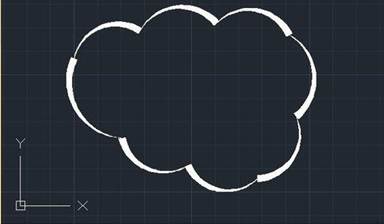

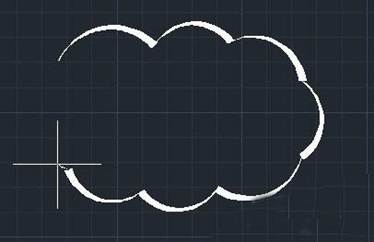

2、点击云线命令后，鼠标可以在绘图区点击一点，移动鼠标，最后鼠标回到起点云线绘制完毕。
3、点击云线命令后，输入栏出现：指定起点或 [弧长(A)/对象(O)/样式(S)] <对象>:
弧长：点击云线命令后，输入A回车，输入最小弧长值回车，输入最大弧长值回车，注意，最大弧长值不能超过三倍的最小弧长值。然后点击绘图区一点移动鼠标回到起点得到云线。

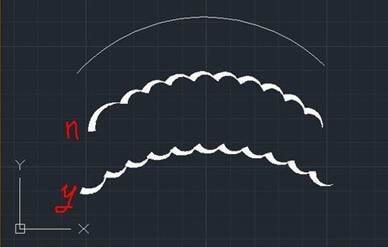

4、对象：点击云线命令后，输入O回车，点击图上的一条弧线，然后弧线会变成云线，这时不输入默认不反向，输入Y回车得到的是反向的云线。

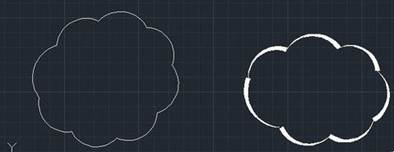

5、样式：点击云线命令后，输入S回车，会出现：选择圆弧样式 [普通(N)/手绘(C)]。输入N回车，画出的云线是普通的单线形式，输入C回车，就是手绘状，如下面的截图
我们会经常使用修订云线命令来绘图，方法也很简单，希望大家喜欢。
