CAD打印出現兩個圖框的解決辦法
CAD圖紙打印出現兩個圖框該怎么辦？ 在CAD打印時，我們一般會設置兩個圖框，外面那個是圖紙大小，里面那個是標準圖框。在打印時，“打印范圍”我們選“窗口”，然后選中外面那個圖框，可是最終打出來卻有兩個圖框。出現這個問題有可能是打印區域與紙張尺寸不符，下面我們就來看看這個問題的解決辦法。

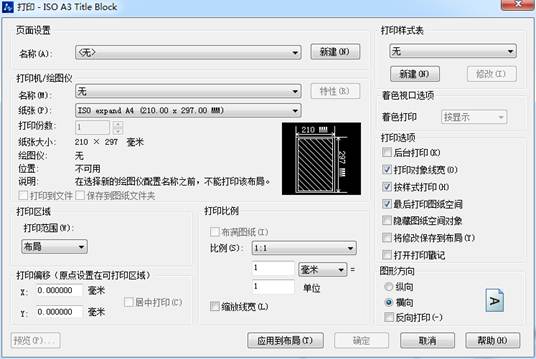

1、同時按住Ctrl+P，打開"打印"窗口。“圖紙尺寸”選“A4”，將鼠標放到圖紙示意圖上，會浮現出說明文本。在說明文本中，如果看到“圖紙尺寸”大于“可打印區域”，即打印時存在頁邊距。這就是為什么會出現兩個圖框。
2、在“打印”窗口中，選中打印機，單擊“特性”按鈕。

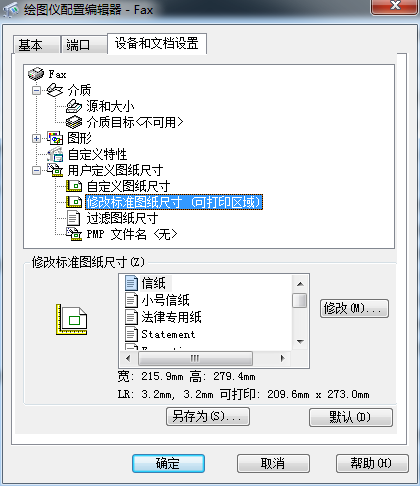

3、彈出“繪圖儀配置編輯器”窗口，依次單擊“修改標準圖紙尺寸”——“用戶定義”——“修改”。

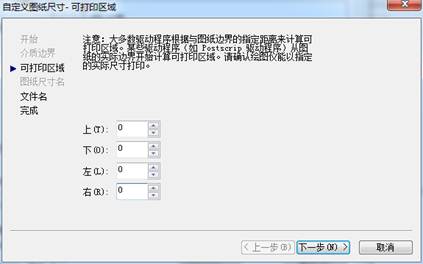

4、彈出“自定義圖紙尺寸窗口”，將“上”“下”“左”“右”的值都修改為零，單擊“下一步”。

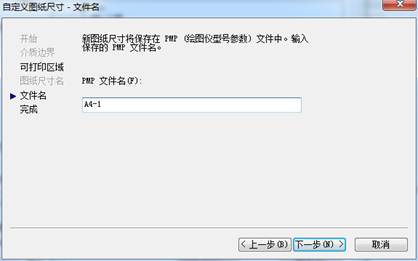

5、輸入“文件名”，這里的名字可以隨意設定。輸入好后，單擊“下一步”
6、單擊“完成”，退回到原來的“繪圖儀配置編輯器”窗口，再單擊“確定”。
7、彈出“修改打印配置文件”，僅應用于此次打印選第一個，否則選第二個，這里我們選第二個。
8、“圖紙尺寸”選擇我們剛才設置好的“用戶定義”，單擊“確定”即可。
更多CAD打印問題詳情可參考CAD打印 ，希望對大家有所幫助。
