CAD文件轉換成BMP圖片文件的教程
CAD文件怎么轉換成BMP圖片文件？CAD繪制圖紙的時候想把圖紙存成BMP格式，該怎么操作呢？下面我們來看看我們常見的BMP文件格式的轉換格式。

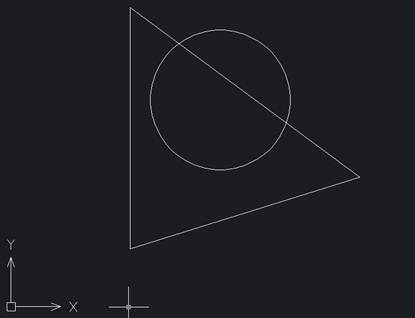

1、打開CAD軟件，在CAD界面畫一個圓形和幾條直線。

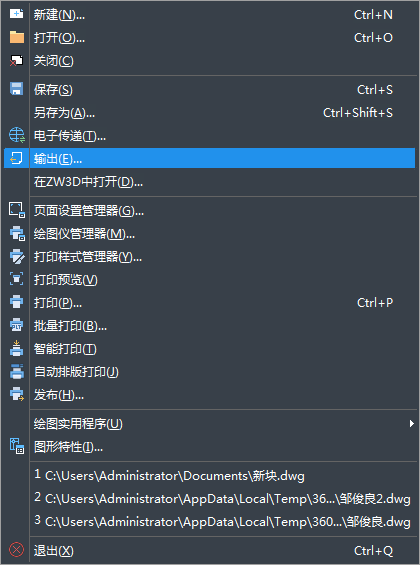

2、現在我們要把這張圖轉化成BMP圖片。點擊下拉菜單并找到“輸出”。

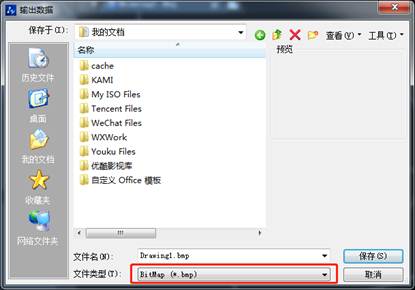

3、點擊后出現如下對話框，點擊保存。
4、命令行下出現如下命令：
5、這時選擇要轉化的圖形，選擇后按空格鍵即可。

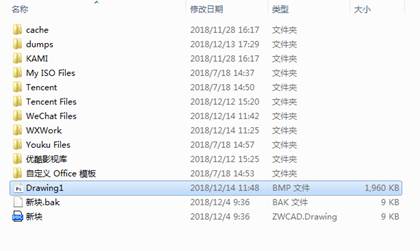

6、此時在你所保存的地方可以看到你保存的圖片文件。
以上就是CAD文件轉換成BMP圖片文件的教程，CAD軟件制圖過程中，經常要將畫出來的圖紙轉化成圖片形式，那么轉化成BMP文件格式是最常見的一種。
