CAD文字格式的設置方法
CAD怎么輸入文字?CAD在繪圖的時候,我們會對圖紙進行一些標注,比如尺寸標注、文字標注等。那么我們?nèi)绾卧贑AD圖紙中輸入文字呢?下面分享CAD文字格式的設置方法。
一、CAD的文字輸入方式:
1、快捷鍵:"att" 屬性文字樣式。 這個主要針對于對文字沒有字體、效果等特殊要求的,這個用起來比較方便快捷一些。
2、快捷鍵:”mt"這個對文字可以進行字體設置的、高度設置以及加粗,傾斜等樣式設置。比較常用的。
3、快捷鍵:"dt"這個主要是針對于特殊要求的,比如我要將打出來文字傾斜10度,還可以設置高度,這個較少用。
4、快捷鍵:"st"主要是設置文字樣式的,包括文字高度、字體、效果等設置。
二、快捷鍵:"att" 屬性文字樣式。

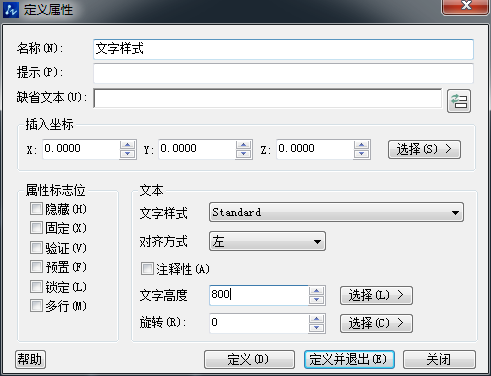

首先我們打開一個cad空白文件。輸入快捷鍵“att”,彈出一個窗口,上面可以輸入文字,提示語,以及文字樣式設置、高度設置。當文字輸入好后,我們要進行更改,只需要雙擊就會彈出窗口,修改其內容就行,但注意它不能更改文字高度。
三、快捷鍵:”mt"
直接輸入快捷鍵mt,如圖在任意地方點擊一下就會彈出一個窗口。上面可以根據自己的要求來設置字體、大小之類的。
四、快捷鍵:"dt”

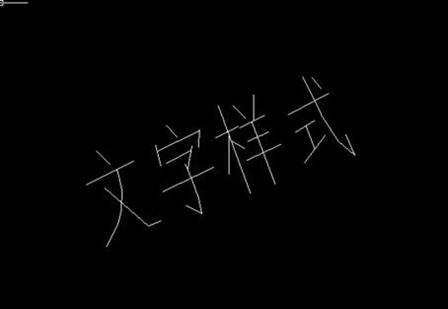

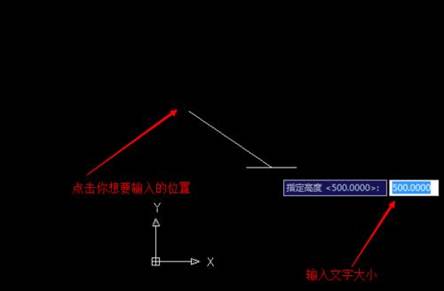

直接輸入快捷鍵“dt",點擊一個點,然后輸入文字大小,比如500mm,在輸入傾斜角度,比如說20度,會得到如圖的內容
五、快捷鍵:"st"設置文字樣式

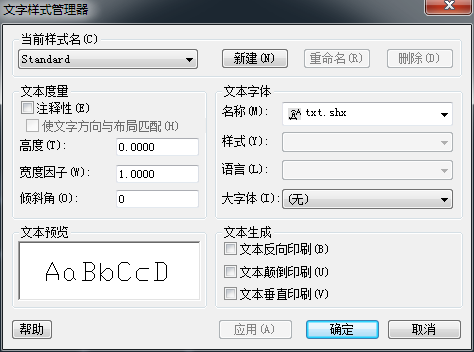

輸入快捷鍵”st",會彈出一個窗口,新建一個文字樣式。如圖可以設置字體、大小。注意在設置的時候取消勾選“大字體”。
當我們設置文字樣式之后,你在輸入“att"或者”dt",它出來的字體就是我們設置的字體了。
