CAD中单位设定对形成块的影响



CAD中单位设定对形成块有什么影响?写块(快捷键W)是把块输入到一个单独的文件,不仅可以在当前图形文件中使用,而且自己还是一个文件,可以通过插入块直接插入到其他图形中。块定义( 快捷键B)建立的块是包含于当前文件中,没有单独成为文件,不能通过插入块直接插入到其他图形中,只能通过带基点复制粘贴到其它图形文件中。究竟单位设定与否对块形成有何影响,下面来看看实例教程。



1、输入W,我们会看到下图写块提示框

CAD中单位设定对形成块的影响

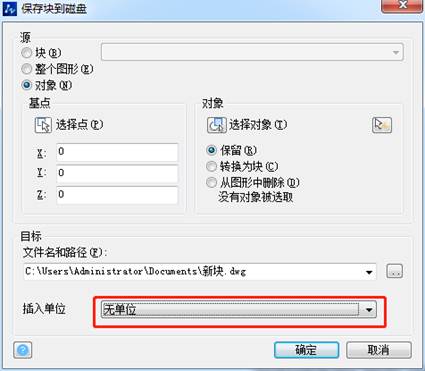

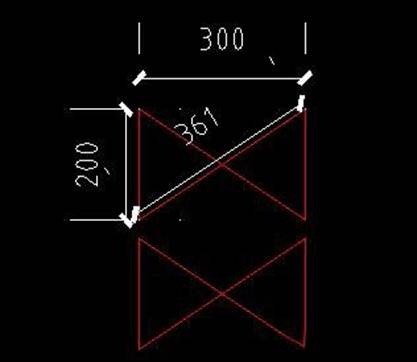

2、选择无单位,则写出的块与源图大小规格一样

CAD中单位设定对形成块的影响

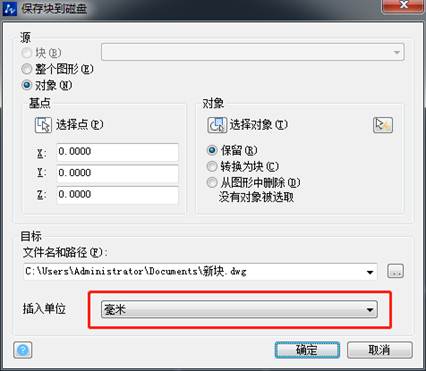

3、输入W,将输入单位改成毫米,如下

CAD中单位设定对形成块的影响

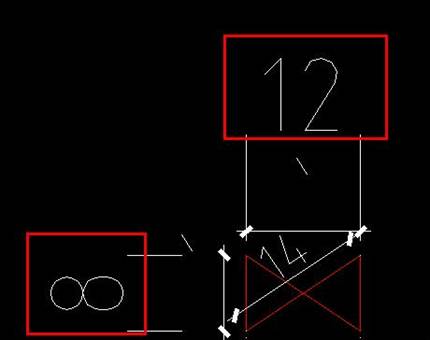

4、插入块之后,如图

CAD中单位设定对形成块的影响



很明显,插入图块大小发生了变化。以上是写块是单位设定对形成块的影响,块定义设置也是一样。
