CAD怎么傾斜標注二維圖
CAD怎么傾斜標注二維圖？CAD中二維圖紙的立體感不強，在標注的時候如果用傾斜標注，可以增強圖紙的立體感。那如在CAD中傾斜標注二維圖呢？下面一起來看看詳細的教程。
1、打開CAD軟件，先繪制一個立體二維圖形
2、然后對其長、寬、高進行標注，如下圖為常規標注。
3、點擊上方下拉菜單“標注（N）”選擇“傾斜（Q）”
4、在命令行里面出現“選擇對象”，此時光標變成一個矩形框。然后選擇需要修改的尺寸，如長高度尺寸“127”

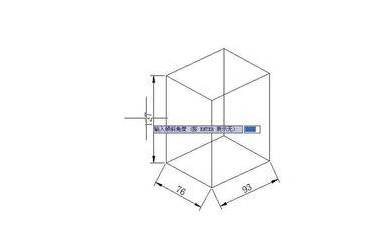

5、選擇后，點擊右鍵。此時命令行會出現“輸入傾斜角度（按ENTER標示無）：”輸入需要傾斜的角度。如-30°,之后成功傾斜
6、按上一步驟，修改寬度和長度方向的尺寸。
注意事項：傾斜之前需要確認傾斜角度，以上就是CAD二維圖的傾斜標注教程。
