CAD线宽显示一样宽度的解决办法
CAD不同的线宽却显示一样宽度该怎么办?CAD中很多线段的宽度设置的是不一样的,但显示一样的宽度,这是怎么回事呢?今天小编给大家介绍这个问题的解决办法,请看详细的教程。

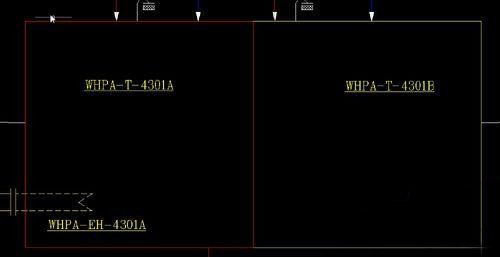

1、确认是不是一样宽:通过选中两个线段查看特性发现线宽是多种
2、查看红色线宽:左键单击选中红色线框,看到工具栏显示为0.8毫米
3、同理查看而黄色为层的宽度,和cad默认宽度一致
4、再看看线宽按钮是突起来的
5、点击一下‘线宽’按钮,可以看到明显的不同了
以上就是CAD不同的线框却显示一样的宽度的解决办法,线宽的设置可以通过图层特性管理器进行编辑。
