CAD怎么繪制十字標志圖
CAD怎么繪制十字標志圖?今天我們來學習十字標志的畫法,這里用到幾個簡單的繪圖工具,很簡單,下面一起來看看詳細的教程。
1、打開正交,作一條水平線,長度為100。再作一條垂直線,長度100,兩直線的中點相交。

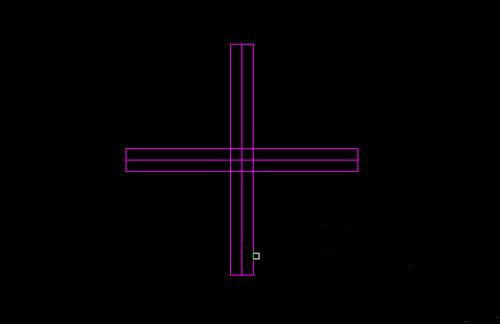

2、將兩條線分表向兩段平移,平移距離為5,用多線段工具,將他們連接起來,形成閉合,得到十字架。
4、填充,給所畫十字架填充顏色。

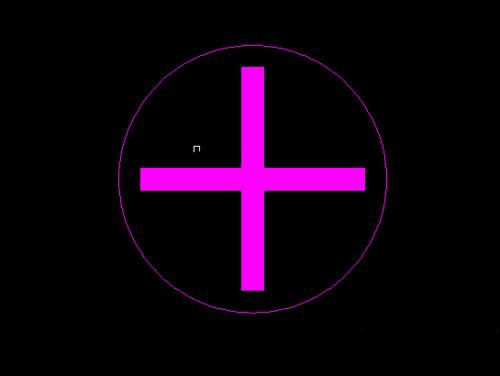

5、輸入畫圓命令”c“,指定十字架中心點為圓心,半徑為60,回車,完成繪制。
這樣十字標志圖就畫好了,是不是很簡單?以上就是CAD繪制十字標志圖的教程,大家可以自己嘗試畫一下。
