CAD怎么制作自動覆蓋對象的塊




CAD怎么制作自動覆蓋對象的塊?CAD使用可以自動覆蓋對象的塊,有助于提升圖紙的美觀性和清晰度。想要制作一些自動覆蓋對象的塊,但是該怎么制作這種塊呢?今天小編給大家介紹的是CAD制作自動覆蓋對象塊的教程,很簡單,大家一起來學習吧。

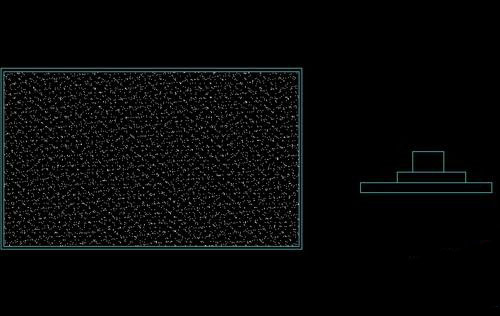

1、如果想把右邊的圖形放入左邊的圖形并會自動隱藏后面的東西,先把右邊的圖形結成塊(BLOCK)。

CAD怎么制作自動覆蓋對象的塊

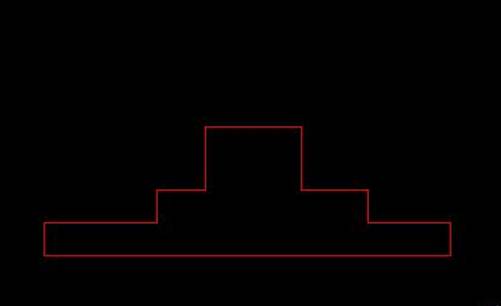

2、然后輸入wipeout命令,如圖,選擇多段線,繪制圖形的輪廓。需要形成閉合圖形。然后敲空格鍵,屏幕顯示原來的圖形不見了,你鼠標點那個圖形原來的位置它又會出現,如圖。

CAD怎么制作自動覆蓋對象的塊

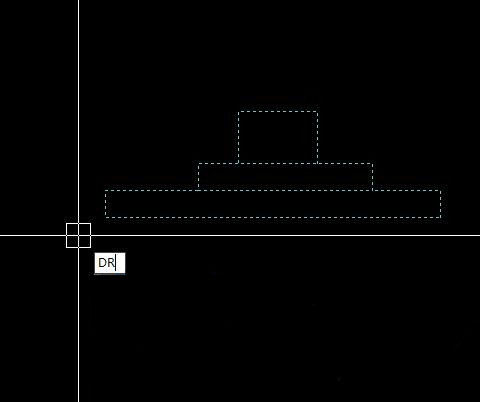

3、接上面的步驟,輸入DR,將這個對象置于最前。再右鍵框選整個圖形,結塊。

CAD怎么制作自動覆蓋對象的塊

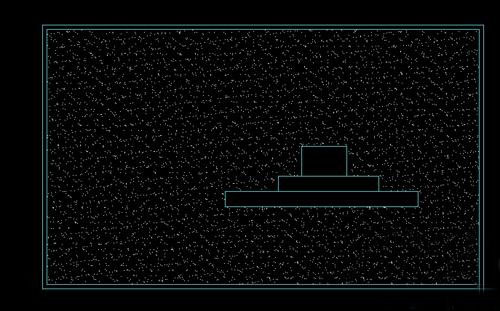

4、這時候,把弄好的圖塊移動到左邊的圖形上,效果如圖。

CAD怎么制作自動覆蓋對象的塊



注意事項:需要制作的圖形外輪廓須為多段線,且是直線。以上就是CAD制作自動覆蓋對象的塊的教程,希望大家喜歡。
