CAD怎么標注Φ尺寸及上下公差
CAD怎么標注Φ尺寸及上下公差?CAD標注中需要輸入Φ尺寸以及上下公差,怎么實現快速標注呢?想要在CAD中快速標注,有什么相關的標注快捷鍵呢?今天小編給大家介紹CAD快速標注Φ尺寸及上下公差的方法,下面是詳細的操作過程。
1、新建一個文本文檔,將下列字符復制其中保存,并將其后綴名改為LSP放到CAD子目錄下;
字符:
標注的快捷鍵
(DEFUN C:DD()(COMMAND "dimlinear"))
垂直標注公差
復制內容到剪貼板
(defun c:czc()
(setq p1 (getpoint "\n 請輸入標注起點:"))
(setq p2 (getpoint "\n 請輸入標注終點:"))
(setq d21 (cadr p1))
(setq d22 (cadr p2))
(setq d1 (getstring "\n 請輸入標注尺寸:"))
(setq d2 (abs (- d21 d22)))
(setq s (getstring "\n輸入上公差:") x (strcat "^" (getstring "\n輸入下公差:")))
(if (= s "0") (setq s " 0"))
(if (= x "^0") (setq x "^ 0"))
(if (/= d1 "")
(setq dd (strcat "%%c" d1 "{" "\\" "H0.7X" ";" "\\" "S" s x ";" "}" )) (setq dd (strcat "%%c" "<" ">" "{" "\\" "H0.7X" ";" "\\" "S" s x ";" "}" )))
(command "dimlinear" "ve" p1 p2 "T" dd)
)
2、加載lisp文件,加載完成后,重啟CAD軟件。
3、標注步驟:
1)在輸入欄輸入快捷鍵CZC;

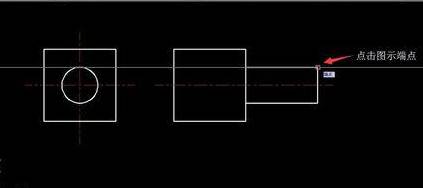

2、點擊要標注的上端點;

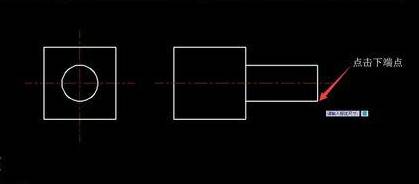

3)點擊要標注的下端點;

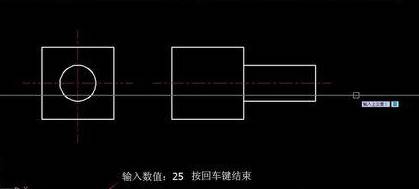

4)輸入要標注的尺寸;(若為默認尺寸,該步驟則右鍵點擊)
5)輸入上公差數值,按回車鍵結束;

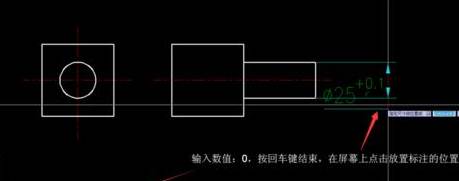

6)輸入下公差數值,按回車鍵結束;
7)點擊放置標注的位置,標注完成。
以上就是CAD快速標注Φ尺寸及上下公差的教程,很簡單,感興趣的朋友可以嘗試操作一下。
