CAD怎么删除展开料大量的折弯线
CAD怎么删除展开料大量的折弯线？CAD处理三维软件生成的展开料有大量折弯线需要删除，删除这些折弯线需要大量的时间，也比较麻烦，怎么删除CAD这些折弯线呢？下面小编教给大家一个简便的方法，可以快速删除所有的折弯线，下面是详细的教程参考。

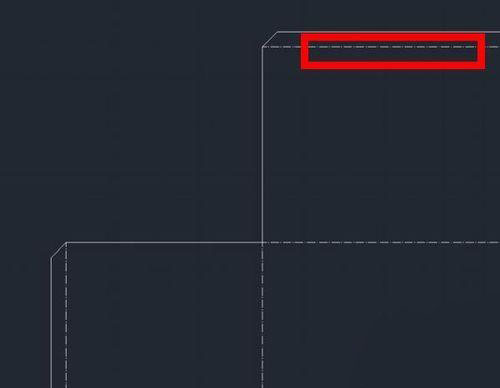

1、如图，三维软件生成的展开料上边，每一个折弯边都有两条虚线代表折弯线
2、选择任意虚线查看线型，因为三维软件生成的折弯线都是统一线型。
3、查看特性还有一种方法就是选择虚线，右键点击选择特性直接查看
4、按ESC取消选择，在CAD图纸空白处右键点击选择快速选择命令，当然也可以用快捷命令

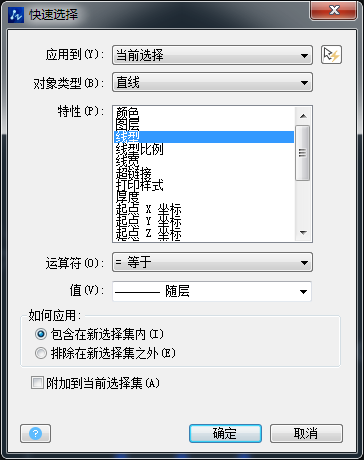

5、对象类型选择直线，特性选择线型，运算行选择=，值选择我们刚刚看到的那个线型，单击确定

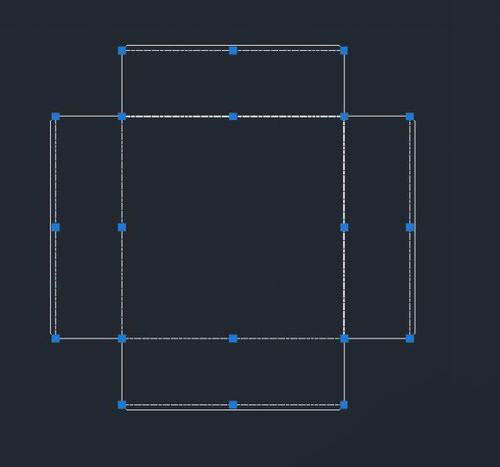

6、此时所有虚线都被选中，直接删除即可

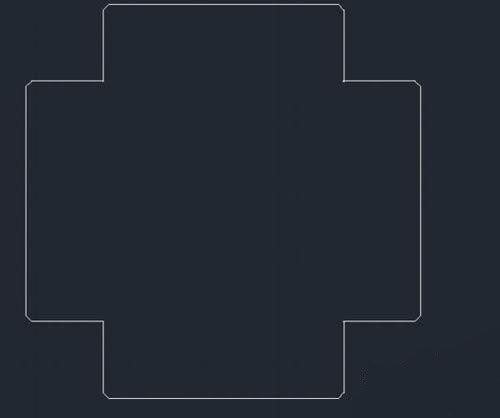

7、如图所示，这是删除虚线的效果。
以上就是CAD快速删除展开料大量折弯线的教程，希望大家喜欢。
