CAD图纸怎么设置统一标高
CAD图纸怎么设置统一标高？有时候图纸制图不规范导致图纸标不正确，图形不在同一水平面上，这种情况我们可以将z轴设置为0来统一标高，下面小编为大家介绍CAD设置所有图形统一标高的方法，下面是详细的参考教程。

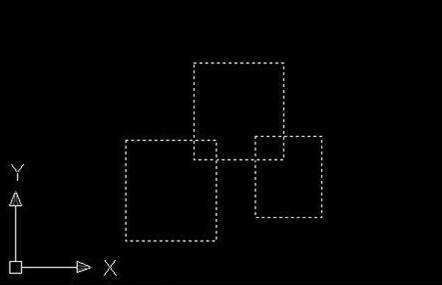

1、ctrl+A全选图形，或者框选所有图形。
2、点击移动命令按钮，或在命令行输入m+回车

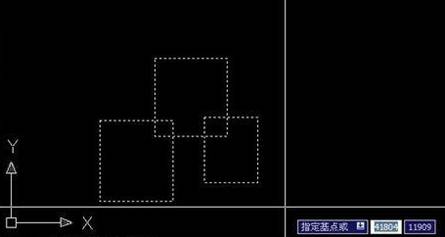

3、用鼠标左键在任意位置随便指定一个基点
4、在命令行输入0,0,1e99。（这个的意思是将刚才全选中的图形移动到Z轴的正无穷大处）
5、再次全选图形，点击移动命令按钮，或在命令行输入m+回车。用鼠标左键在任意位置随便指定一个基点
6、在命令行输入0,0,-1e99。（这个的意思是将刚才全选中的图形从Z轴的正无穷大处移动回Z=0的点）
7、至此，所有图形已校正至同一平面上，Z方向的位移均为0。再执行测量、移动等操作时，就不用考虑Z轴的值了。
图形移动到正无穷大以后，图形上所有的点的Z方向均在正无穷大的位置，也就在同一平面了。再移回Z轴为0处，图形上所有的点的Z方向均在0的位置，还是在同一平面。因此，完成了统一标高的效果。
以上就是CAD图纸设置为统一标高的教程，希望大家喜欢。
