CAD如何进行差集运算呢?差集,就是一个面域减去另一个面域或者一个实体减去另一个实体的运算。上节小编为大家讲解了CAD几何体的实体差集运算,今天小编要讲的是几何体的面域差集运算,还是通过立方体中挖去一个圆柱体的例子来讲解。

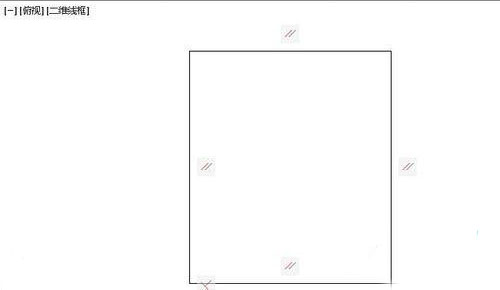

1、打开CAD软件,设置空间为草图与注释模式。单击菜单栏上的视图——三维视图,选择平面视图。我要从平面差集运算开始,画出同样的一个零件来。单击矩形工具,画出一个矩形。

CAD几何体的面域差集运算

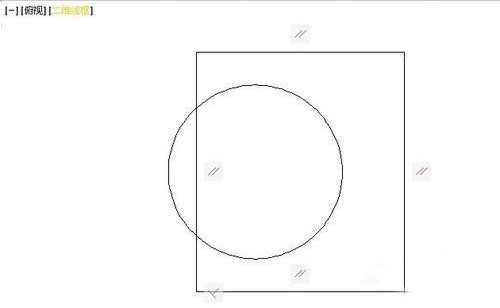

2、单击圆工具再画一个圆,注意圆有一部分在矩形外部。平面图形的差集计算,必须先把图形先建成面域。只有面域才能进行这样的运算。

CAD几何体的面域差集运算

3、创建面域:单击常用工具栏上的绘图工具,里面有个面域工具。单击面域工具,选中需要变成面域的图形,回车确认即可。分别把矩形和圆都设置为面域。

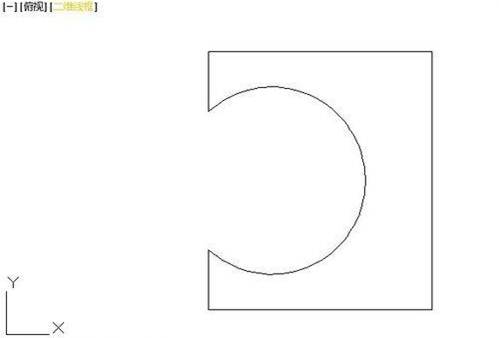

4、面域差集运算:单击差集按钮或在底部的命令框输入SUBTRACT,回车,选中矩形,回车,再选中圆,回车,就得到差集。

CAD几何体的面域差集运算

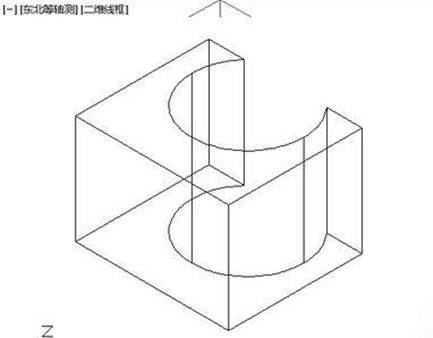

5、将面域拉伸为体:为了生成几何体,要把工作空间转换成三维建模模式,视图改为东北等轴测。选中图形,单击拉伸。几何体就成型了。

CAD几何体的面域差集运算

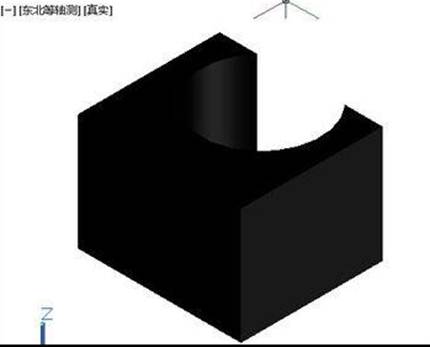

6、看实际效果:单击菜单栏上的视图——视图样式——真实,可以预览立体图效果,默认的颜色是黑色的。

CAD几何体的面域差集运算

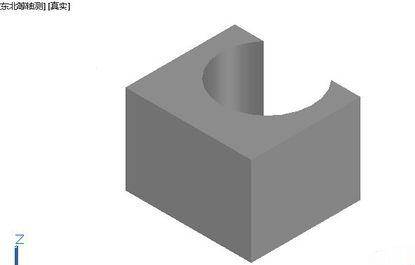

7、单击图形,弹出小窗口,有个颜色按钮,单击它设置为浅灰色。如果要着色,就像渲染图形。

CAD几何体的面域差集运算



以上就是CAD几何体的面域差集运算方法介绍,结合上节实体差集运算,不知道大家掌握了吗?
