CAD绘图中常见的八种错误介绍
CAD绘图中的常见的错误有哪些?今天小编给大家整理了CAD绘图中常见的几种错误,大家一起来看看。

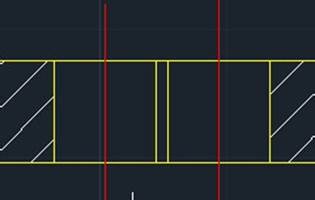

1、 两个距离比较近的孔之间没有打剖面线
2、一些箭头没有打在正确的位置上
2、 装配好的螺栓上剖面线应打到粗实线上
4、标注不符合要求
5、由于距离近,角度标注中间没有断开
6、 在打剖面线后对图形编辑,导致剖面线不符合要求
7、 在把已经标注的图形旋转时导致文字旋转错误,一些图线没有全部修剪掉
8、在不同比例的图像间复制导致标注错误
以上就是CAD绘图中常见的八种错误介绍,大家清楚辨别了吗?了解这些常见的CAD绘图错误,在以后的制图中就不要踩雷了。
