CAD布爾運算差集繪制立體圖的教程



CAD怎么繪制立體圖?CAD常常用來繪制立體圖,該怎么繪制一個不規則的立體圖呢?今天小編為大家介紹一個方法:布爾運算差集。通過布爾運算差集來繪制立體圖,下面以繪制一個立體杯子為例,來看看詳細的教程。




1、打開CAD軟件,一般默認在俯視圖中。如果沒有,可以按快捷鍵-V,空格,再按T鍵,切換到俯視圖。

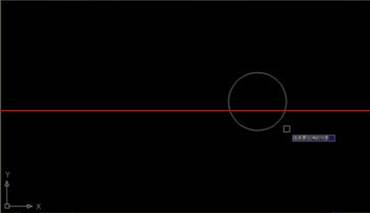

2、在命令欄按C鍵,輸入杯子外圓半徑(假設R=35mm),按空格鍵,再輸入ext,空格,會顯示“選擇要拉伸的對象”,點擊剛剛繪制的圓,然后空格,再輸入杯子的高度100(單位默認mm)。

CAD布爾運算差集繪制立體圖的教程

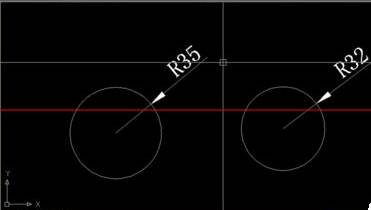

3、在剛才繪制的圖形旁邊繪制一個半徑小一點的圓(假設R=32mm),如上面所說步驟繪制一個高度為95mm的圓柱。

CAD布爾運算差集繪制立體圖的教程

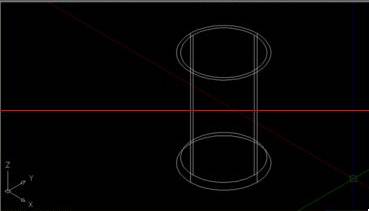

4、將視圖切換至東南等軸測視圖(按-V,空格,再按se,空格),按M鍵,選中要移動的那個圓柱(此處選中R=32,高度為95mm的圓柱),使兩圓柱的底部圓心重合。

CAD布爾運算差集繪制立體圖的教程

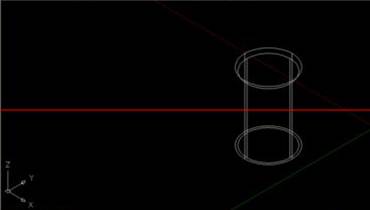

5、選中R=32的圓柱,按上面的步驟將其沿Z軸正方向移動5mm(100-95=5)。



6、輸入su,空格,選中R=35的圓柱,空格,再選中R=32的圓柱,空格,ok了,簡單的杯子模型就畫好了。

CAD布爾運算差集繪制立體圖的教程

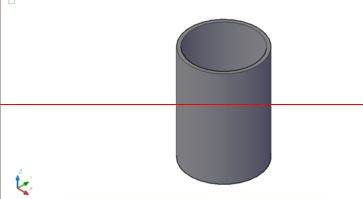

7、此處為了檢驗所畫圖形是否成功,可輸入vs,空格,c,空格,此時你的CAD模型窗口進入了概念圖,可查看你剛才所畫的圖形在立體空間中的外觀,檢驗完全是所想要的之后,按Ctrl+S組合鍵保存。

CAD布爾運算差集繪制立體圖的教程



注意:在把物體沿Z軸移動的時候,最好打開正交模式(快捷鍵F8),因為這樣更方便找到Z軸方向,在窗口左下角可查看是否打開。那么以上就是CAD布爾運算差集繪制立體圖的教程,希望對大家有所幫助。






推薦閱讀:CAX是什么意思

推薦閱讀:CAD布局
