CAD中的多邊形怎么變回圓形



CAD中的多邊形變成圓形該怎么設置?CAD制圖中,我們畫好了一個圓形,第二次打開文件時卻顯示成多邊形,這是怎么回事呢?怎么把CAD中的多邊形變回圓形,下面小編給大家講講CAD多邊形還原成圓形的方法。




方法一:

1、打開CAD軟件,打開圖紙,如下圖所示,本來是一個圓,卻變成了多邊形。

CAD中的多邊形怎么變回圓形

2、點擊視圖——全部重新生成,如圖所示。如果你是點擊重生成,則是還原其中一個圓,點擊全部重新生成,則是全部的多邊形圓都會還原?;蛘咻斎肟旖萱Ire——空格,也可以使所有的多邊形圓還原。

CAD中的多邊形怎么變回圓形

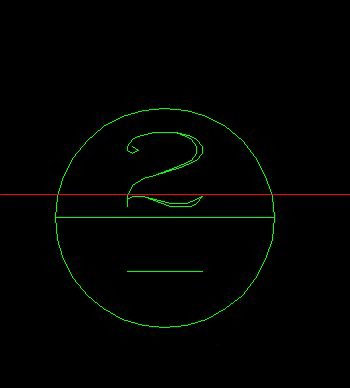

3、之后圓就還原了,如圖所示。

CAD中的多邊形怎么變回圓形



方法二:

1、點擊工具——選項,或者是快捷鍵op。

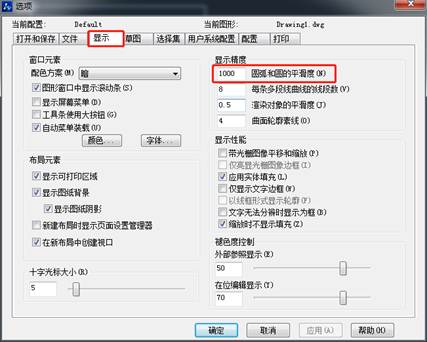

2、在顯示里面有個顯示精度,數值越大則圓就顯示的越圓,可以根據情況調節,如圖所示。

CAD中的多邊形怎么變回圓形



以上就是CAD圓形顯示為多邊形后,變回圓形的方法介紹,以上兩種方法都可以達到目的,希望對大家有所幫助。
