CAD怎么画一个井口平面图



CAD怎么画一个井口平面图?CAD中想要绘制一个井口的平面图,该怎么绘制呢?下面我们就来看看CAD画井口图形的教程,大家一起来学习吧。

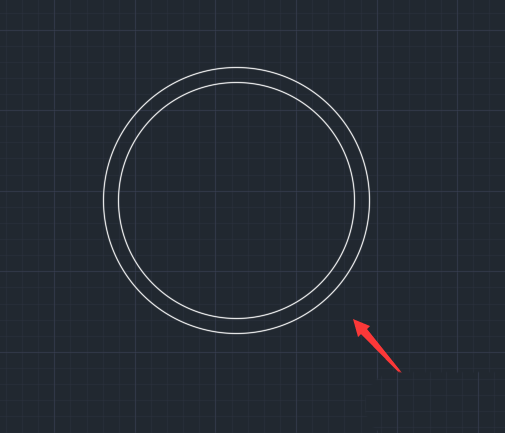

1、打开中望CAD软件,然后在绘图里找到圆形选项,选择圆形在绘图区里绘制出一个环形,如图所示:

CAD怎么画一个井口平面图

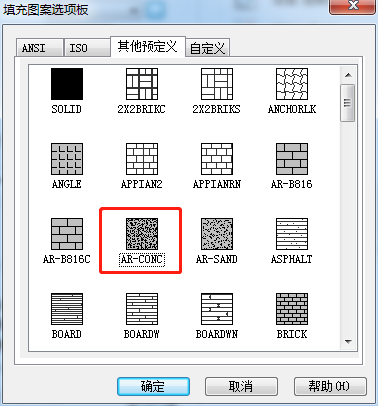

2、绘制好环形之后,在绘图里找到填充选项,点击填充选项,选择需要的填充图案,如图所示:

CAD怎么画一个井口平面图

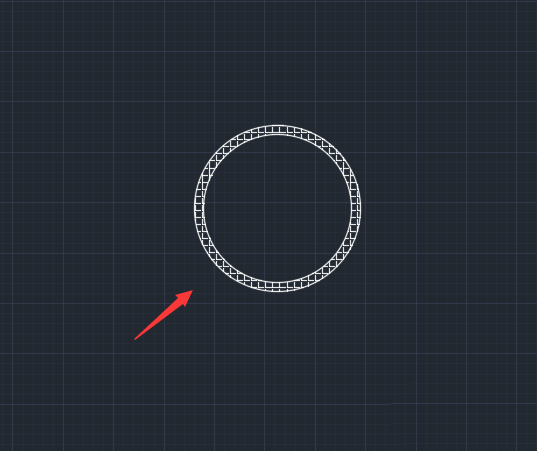

3、然后找到拾取点选项,点击拾取点,然后点击环形之间的部分就填充上该图案了,如图所示:

CAD怎么画一个井口平面图

4、在菜单那里找到注释选项,在注释里找到线性选项,点击线性标注,在其下拉列表里找到直径选项。

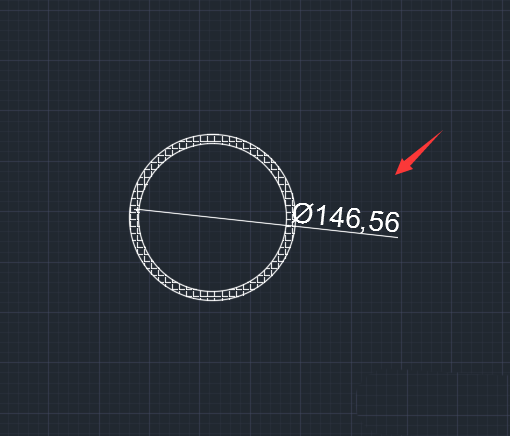

5、点击直径选项,我们选择环形中的圆形,移动鼠标左键并点击,我们就标注好圆井的直径了,这样圆井就画好了,如图所示:

CAD怎么画一个井口平面图



以上就是CAD画一个井口平面图的教程,希望大家喜欢。
