已知边长的三角形怎么通过CAD画出来
在中望CAD中,我们知道一个三角形的三条边边长,怎么画出来呢?下面小编带给大家一个简单的绘制教程。

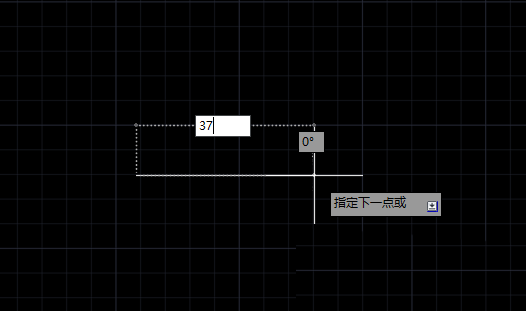

1、比如三角形的三边分别为37,25,19,然后画出三角形,我们首先画出其中一边,比如先画37。

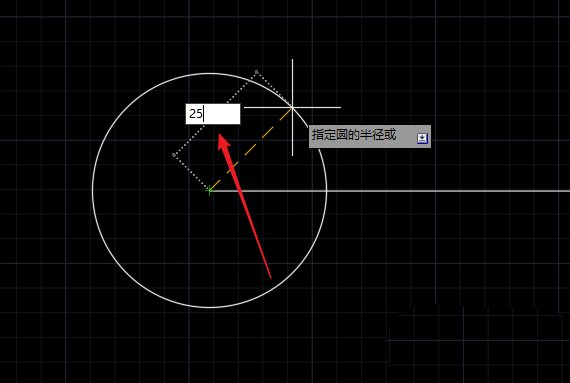

2、然后在线端点出画一个圆,半径为25,如图所示。

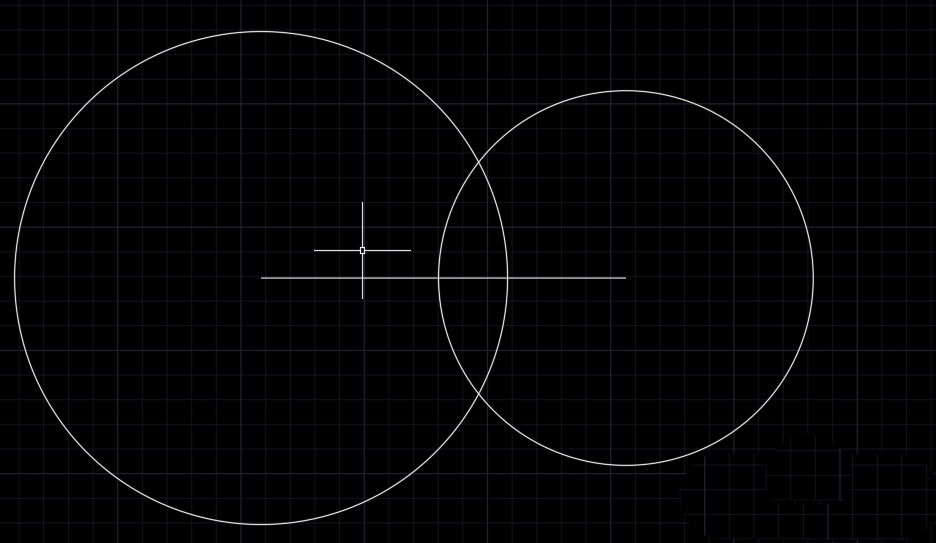

3、然后回车重复命令在另一边画出半径为19的圆找到相交的点。

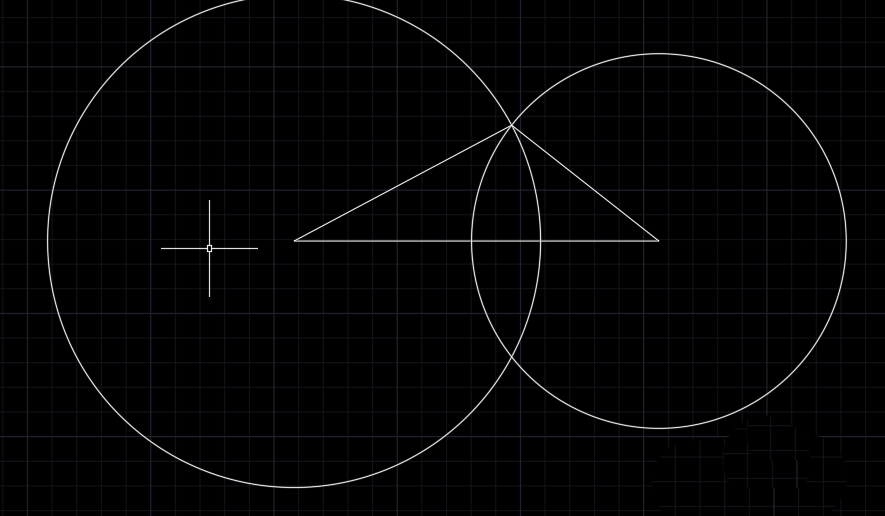

4、利用直线进行连接,这样我们的三角形就画出来了,将圆形删除即可。

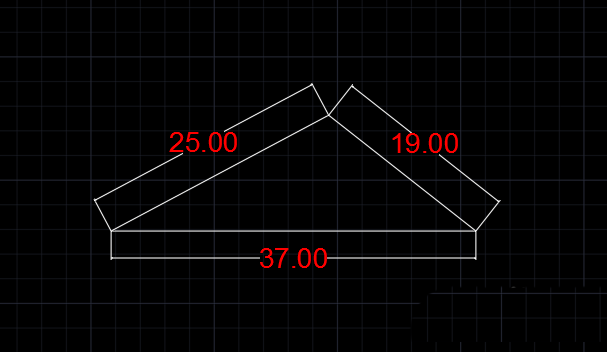

5、如下图所示,是我们简单标注后的图形。
以上就是已知边长的三角形如何通过CAD画出来的详细教程,如果你对其他的CAD教程有兴趣的话,可以继续关注中望CAD常见问题板块。
