CAD怎么畫風火輪?
哪吒的風火輪酷不酷炫？想要通過CAD畫一個風火輪圖形應該通過哪些步驟呢？下面小編給大家?guī)?lái)一個繪制簡易風火輪平面圖的教程，有需要的朋友們可以參考下。

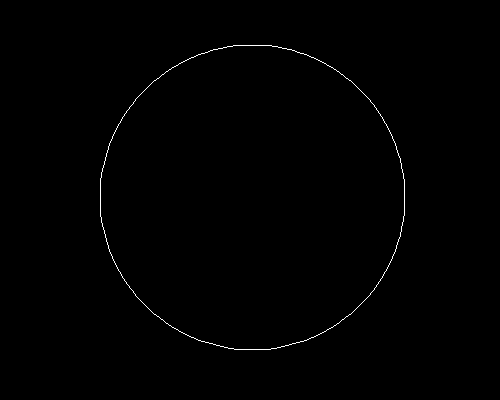

1、畫輪廓。畫外圍輪廓圓，確定整體大小。
2、畫風火輪大圓。以輪廓圓半徑為直徑，畫小一號的圓，作為風火輪的外部大圓弧。

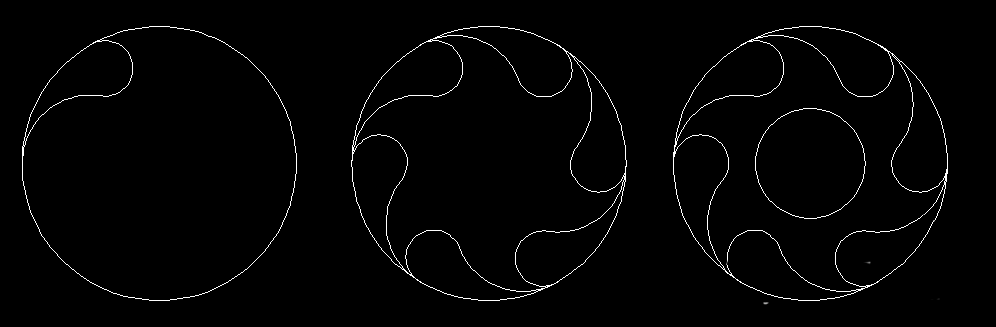

3、畫風火輪小圓。以輪廓圓圓心為起點，做60°方向半徑。畫風火輪小圓，要求與輪廓圓及大圓同時相切。繪圖過程輔助線如圖所示。
4、修剪、陣列。修剪保留大小圓外側部分，圓周陣列6個。添加中心圓，基本繪圖就完成了。

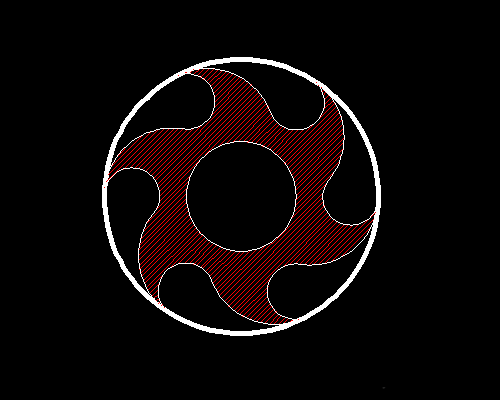

5、渲染效果。填充，上色，輪廓加粗。絢麗的風火輪就完成了。
以上就是cad畫風火輪的教程，希望對大家有所幫助，對其他小技巧感興趣的朋友可以繼續關注常見問題板塊。
