如何在CAD中設置則自動標上直徑符號“Φ”
本文教大家如何在CAD中設置自動添加直徑符號“Φ”，具體方法請看正文：

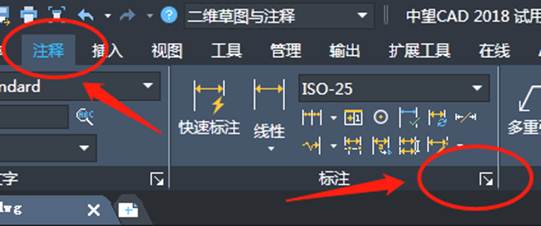

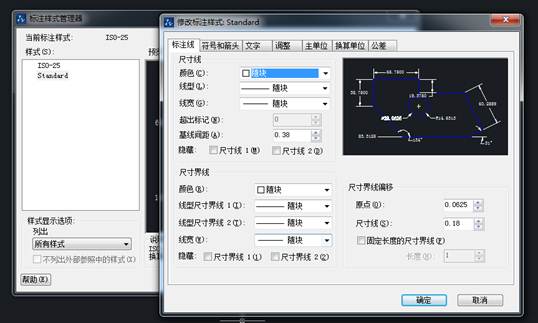

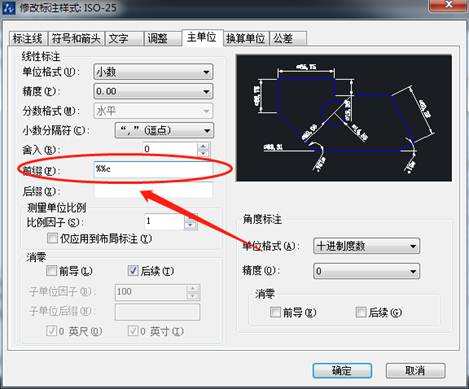

1.若需要對圖紙標注直徑符號，可以在標注時加上前綴“%%c”,若所標注的尺寸都要加上該前綴符號，可以在“標注樣式”設置對話框里設置一下，在“前綴”欄里填上“%%c”，點確定后生效。

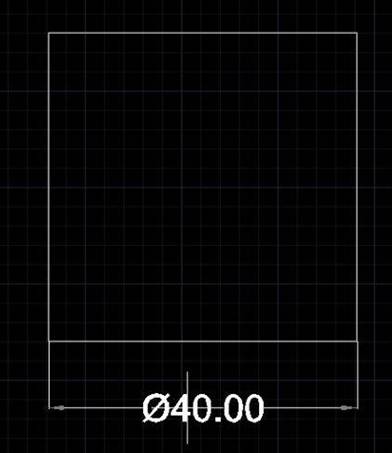

2.再對圖中幾何進行標注時，則直接標注出直徑符號“Φ”。
以上就是如何在CAD中添加直徑符號“Φ”的具體方法。
