CAD如何設計座椅平面圖
CAD如何設計座椅平面圖?如果想要設計一款簡單的座椅平面圖,該如何操作呢?下面小編就為大家詳細介紹一下設計座椅平面圖的步驟。
1.正常啟動中望CAD2019版軟件,執行【文件】-【保存】菜單命令,將其保存為“平面座椅”文件。
2.執行“直線”命令(L),在窗口視圖中連續繪制一條長度為18mm,332mm,18mm的水平橫線。

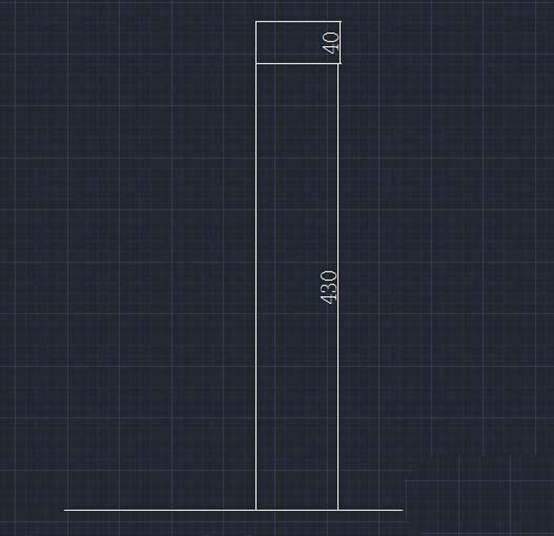

3. 執行“直線”命令(L),在水平直線的中點處繪制一條垂直線,長度依次為430mm和40mm。

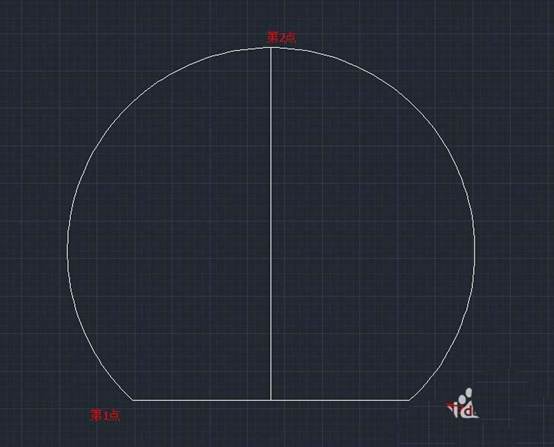

4.在菜單表中執行【繪圖】-【圓弧】-【三點(P)】命令,根據提示依次選擇繪制的直線上的3點,結果繪制出一個3點圓弧對象。

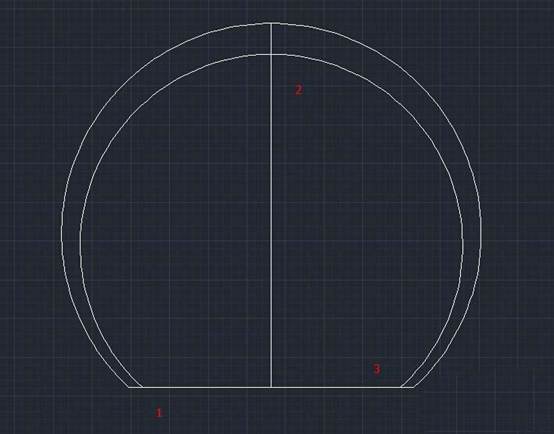

5.按空格鍵重復上一條命令,接著分別選擇3點來繪制外側的圓弧對象。

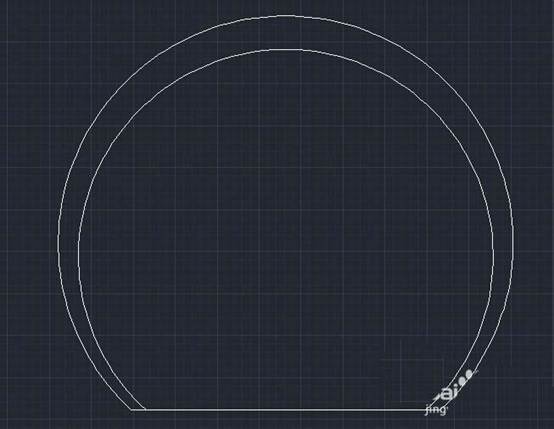

6.執行“刪除”命令(E),在選擇對象提示下選擇圖形中二條垂直線段,并按回車鍵結束,從而刪除垂直的線條,結果得到了平面座椅的圖形。
以上就是在中望CAD中快捷繪制座椅平面圖的操作方法,希望對大家有幫助!
