使用CAD怎樣繪制酒瓶

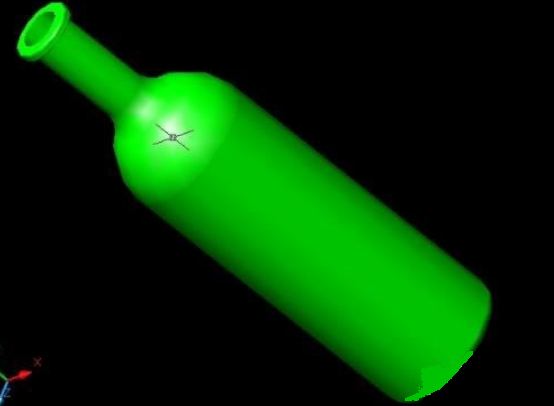

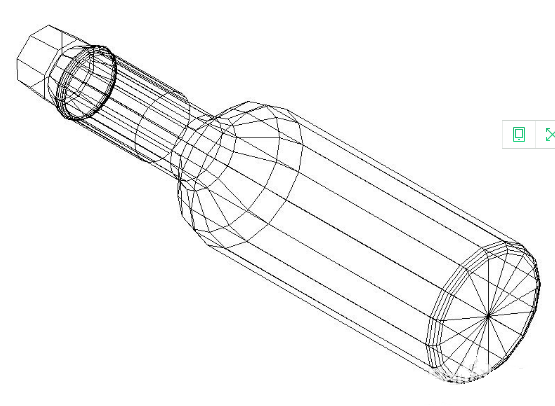

使用CAD怎樣繪制酒瓶? CAD可以繪制出各種各樣的酒瓶,那要如何畫呢?小編接下來為大家提供詳細教程,幫助大家使用CAD繪制酒瓶。
1、單擊“圖層”工具欄中的“圖層”按鈕,打開“圖層管理器”對話框,新建3個圖層。
(1)“1”圖層,顏色為綠色,其余屬性默認。
(2)“2”圖層,顏色為黑色,其余屬性默認。
(3)“3”圖層,顏色為藍色,其余屬性默認。
2、選擇菜單欄中的“視圖”然后點擊“縮放”在點擊“圓心”命令,將圖形界面縮放至適當大小。
將當前圖層設為“3”圖層,單擊“繪圖”工具欄中的“多段線”按鈕,命令行提示如下:
命令:—pline
指定起點:40,0
當前線寬為0.0000
指定下一個點或(圓弧A/半寬H/長度L/放棄U/寬度W):@-40,0
指定下一個點或(圓弧A/閉合C/半寬H/長度L/放棄U/寬度W):@0,119.8
指定下一個點或(圓弧A/閉合C/半寬H/長度L/放棄U/寬度W):a
指定圓弧的端點或(角度A/圓心CE/閉合CL/方向D/半寬H/直線L/半徑R/第二個點S/放棄U/寬度W):22,139.6
指定圓弧的端點或(角度A/圓心CE/閉合CL/方向D/半寬H/直線L/半徑R/第二個點S/放棄U/寬度W):1
指定下一個點或(圓弧A/閉合C/半寬H/長度L/放棄U/寬度W):29,190.7
指定下一個點或(圓弧A/閉合C/半寬H/長度L/放棄U/寬度W):29,222.5
指定下一個點或(圓弧A/閉合C/半寬H/長度L/放棄U/寬度W):a
指定圓弧的端點或(角度A/圓心CE/閉合CL/方向D/半寬H/直線L/半徑R/第二個點S/放棄U/寬度W):s
指定圓弧上的第二個點:40,227.6
指定圓弧的端點:51.2,223.3
指定圓弧的端點或(角度A/圓心CE/閉合CL/方向D/半寬H/直線L/半徑R/第二個點S/放棄U/寬度W):
此步就繪制完成了。
3、單擊“修改”工具欄中的“鏡像”按鈕,鏡像繪制的多段線,指定鏡像點為(40,0),(40,10)。
然后,再單擊“繪圖”工具欄中的“直線”按鈕,繪制坐標點為(0,94.5)(@80,0)、(0,48.6),(@80,0)、(29,190.7),(@22,0)、(0,50.6),(@80,0)的直線。
4、單擊“繪圖”工具欄中的“橢圓”按鈕,指定中心點為(40,120),軸端點為(@25,0),軸長度為(@0,10)。
單擊“繪圖”工具欄中的“圓弧”按鈕,以3點方式繪制坐標為(22,139.6)、(40,136)、(58,139.6)的圓弧。圓弧繪制完成,我們進行下一步。
5、單擊“繪圖”工具欄中的“多線文字”按鈕A,然后,指定文字高度為5,輸入文字,我們輸入的文字可以自擬,例如:啤酒、HENKE等等。文字輸入完畢,點擊確定即可。這樣一來,啤酒瓶就繪制出來了。
以上就是繪制酒瓶的詳細教程,希望大家喜歡!
