怎么用CAD室內繪制一扇門



室內設計經常會設計到門窗,如何設計一個簡易的一扇門呢?小編接下來為大家提供的詳細方法。



1.      首先,雙擊或者右鍵選擇打開中望CAD軟件。

2.

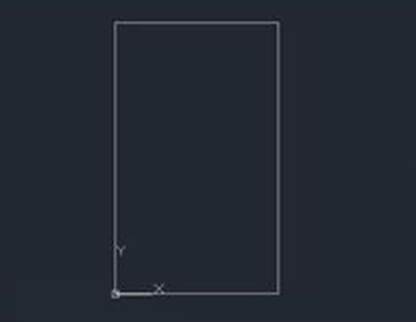

(1)以坐標點為原點,繪制1200,2000的矩形,并分解矩形。

(2)矩形的上左右線條往外偏置100個單位,繪制矩形的中點線。

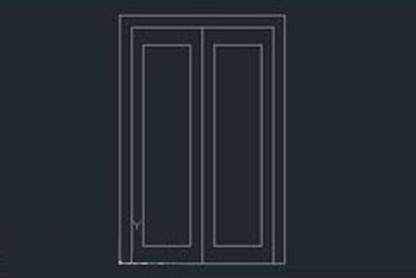

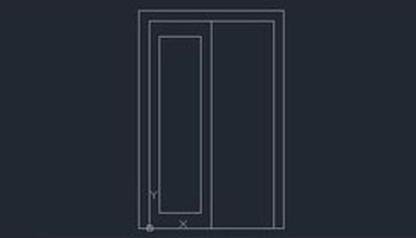

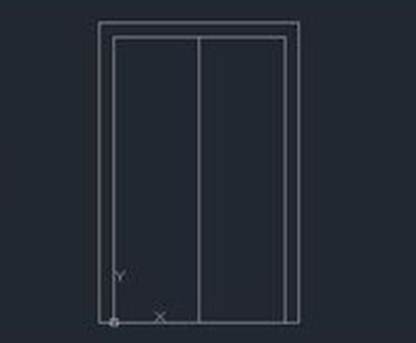

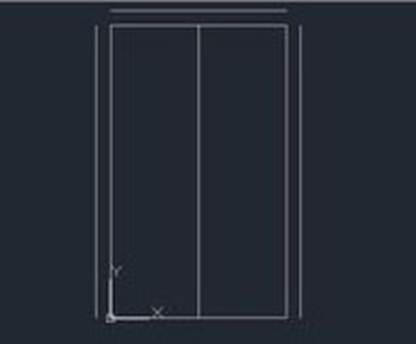

(3)延伸偏置線條,如下圖所示。

怎么用CAD室內繪制一扇門

怎么用CAD室內繪制一扇門

怎么用CAD室內繪制一扇門

3.

(1)繪制矩形,坐標(100,150),(400,1700)。

(2)鏡像矩形,鏡像上一步的矩形。

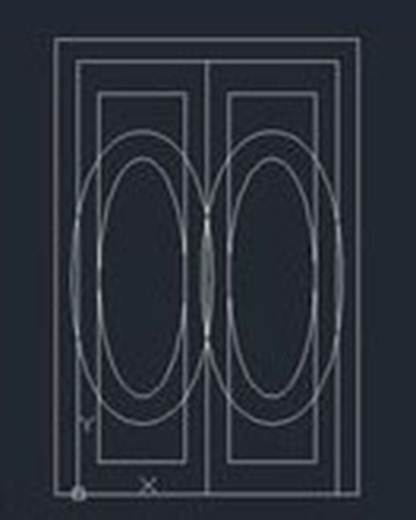

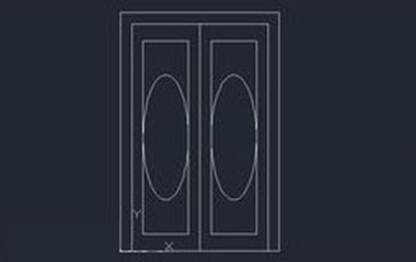

(3)繪制橢圓,長軸550,如下圖所示,并鏡像到另一邊。

怎么用CAD室內繪制一扇門

怎么用CAD室內繪制一扇門

怎么用CAD室內繪制一扇門

4.

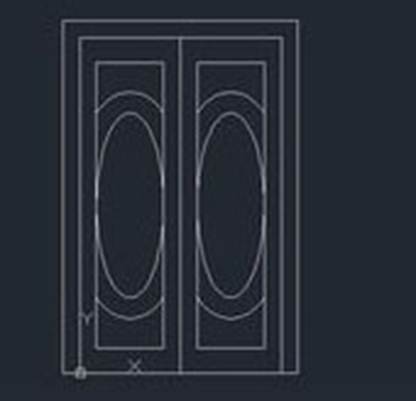

(1)將橢圓偏移124個單位。

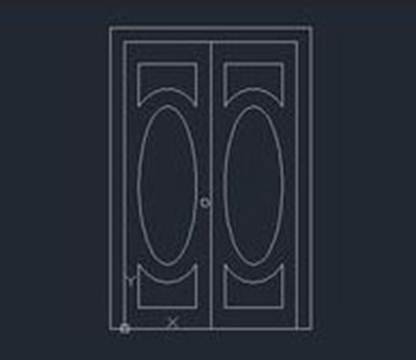

(2)修建多余的邊線,如下圖所示。

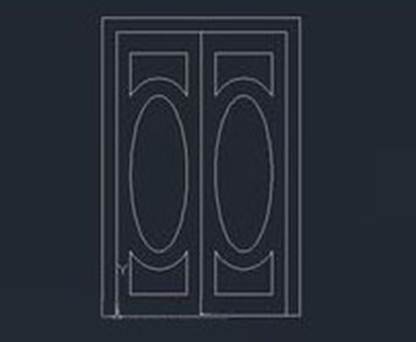

(3)再次通過修剪命令,將內部的橢圓線條修剪。

怎么用CAD室內繪制一扇門

怎么用CAD室內繪制一扇門

怎么用CAD室內繪制一扇門

5.

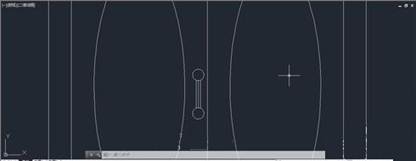

(1)圓心坐標(560,880),半徑25。

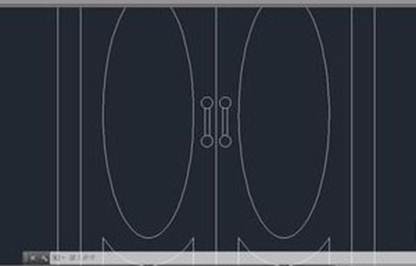

(2)繪制一條垂直直線120,復制圓,左右偏移中線10個單位。

(3)修剪線條并鏡像到另一邊。

怎么用CAD室內繪制一扇門

怎么用CAD室內繪制一扇門

怎么用CAD室內繪制一扇門

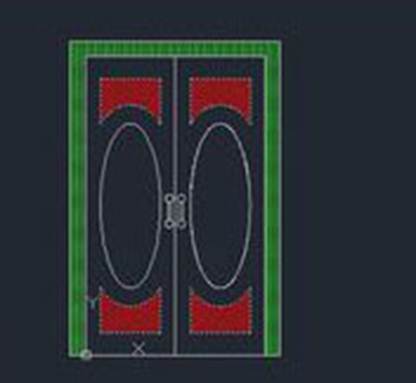

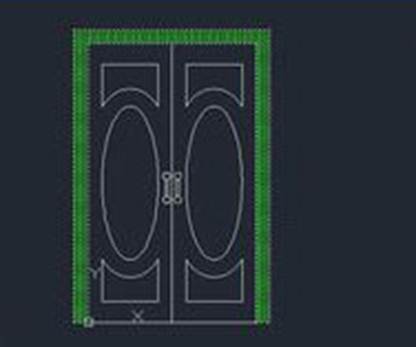

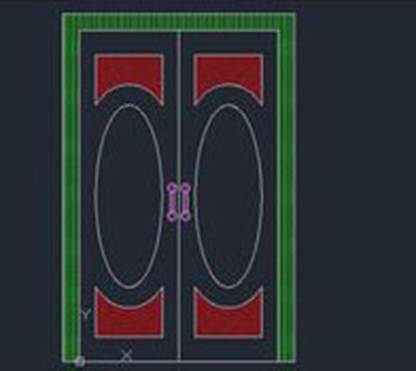

6.      最后,填充圖案,選擇線條、比例、角度、顏色。完成門的繪制。

怎么用CAD室內繪制一扇門

怎么用CAD室內繪制一扇門

怎么用CAD室內繪制一扇門
