CAD如何旋转对齐任意角度图形
在用cad做图时，时?；崤龅叫枰囟ǖ慕嵌龋飧鼋嵌扔址钦嵌?，无法直接输入参数旋转，需要沿参考线旋转图形，那么该如何操作呢?接下来就看看小编为大家列举的两种方法.
(一) 方法一

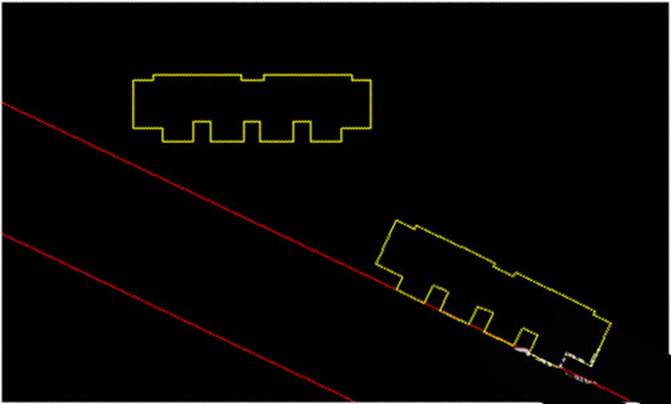

1、首先，需要把建筑单体沿着倾斜的红线摆放。一般操作是执行【RO】旋转命令。

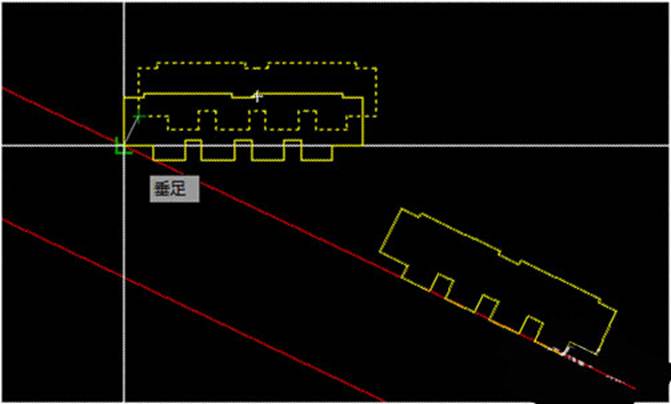

2、然后，把图形的长边上的一个点放到红线上。

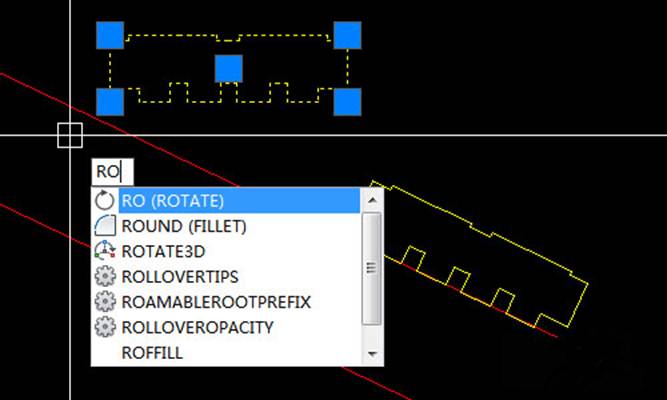

3、接着，选中图形，然后输入【RO】旋转命令

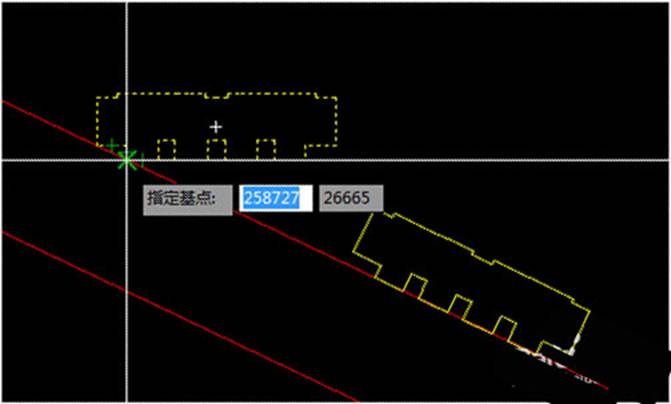

4、选定一个旋转基点，这个基点必须是在直线上的点

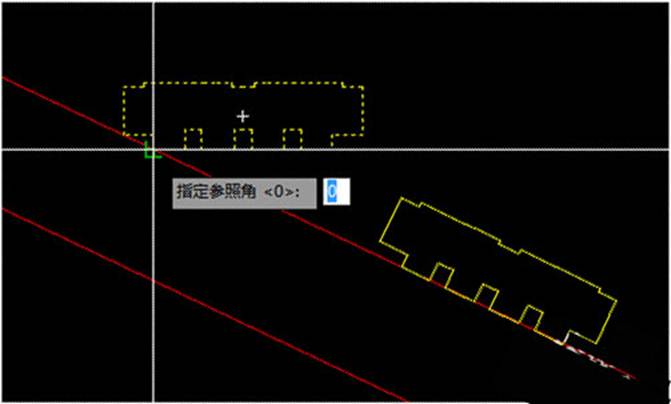

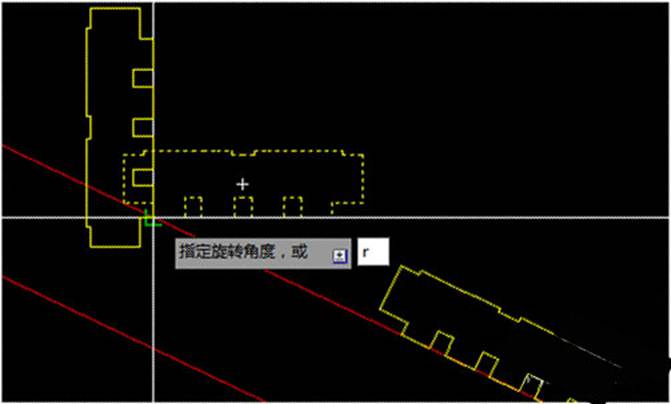

5、根据屏幕提示，输入参数【R】然后回车或空格
6、根据提示选中第一个旋转参考点

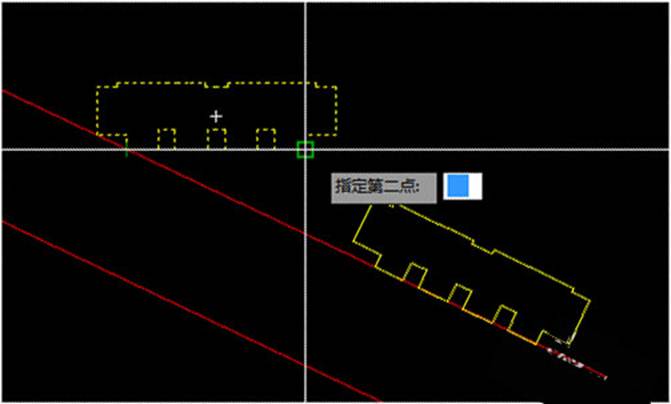

7、然后，选中第二个旋转参考点

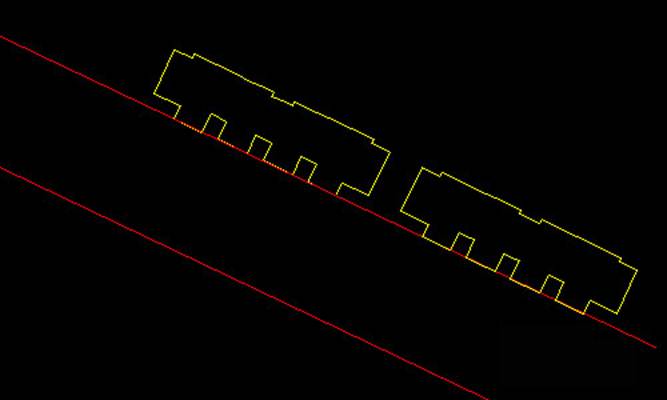

8、这样就完成了整个旋转操作，建筑完全贴合到了我们想要旋转的红线上。
(二)方法二

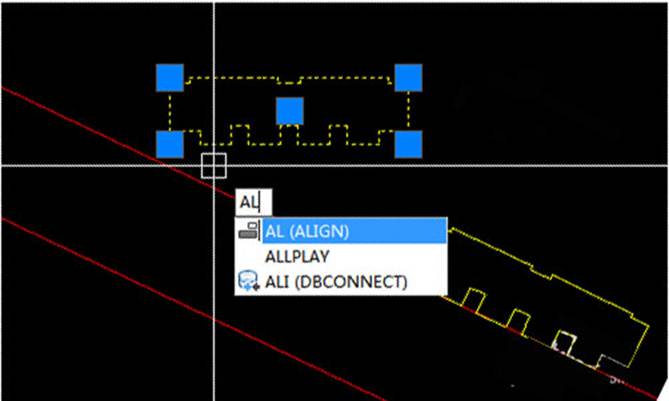

1、还有一种方法是使用【AL】对齐命令，相对操作更加简洁一些，选中图形，输入【AL】命令

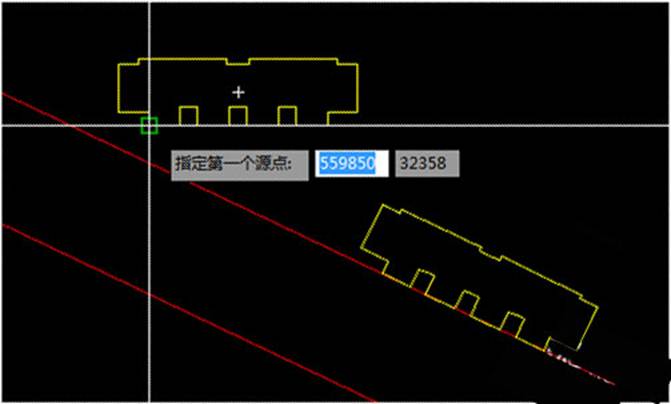

2、选中第一个源点，即图形上的第一参考点。

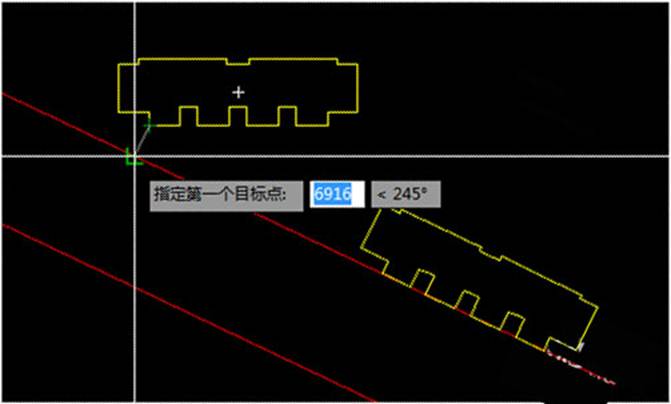

3、选中第一个目标点，即参考线上的第一参考点

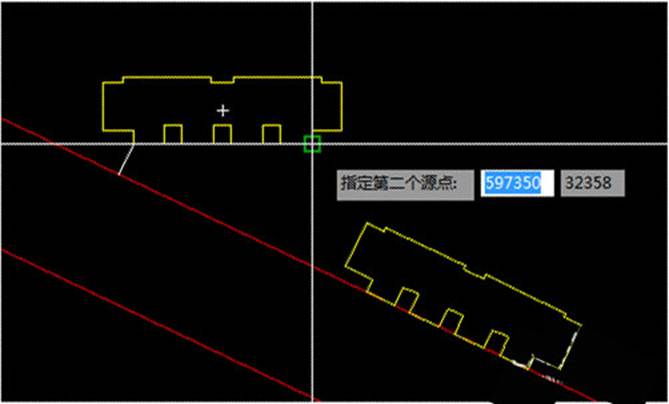

4、选中第二个源点，即图形上的第二参考点。

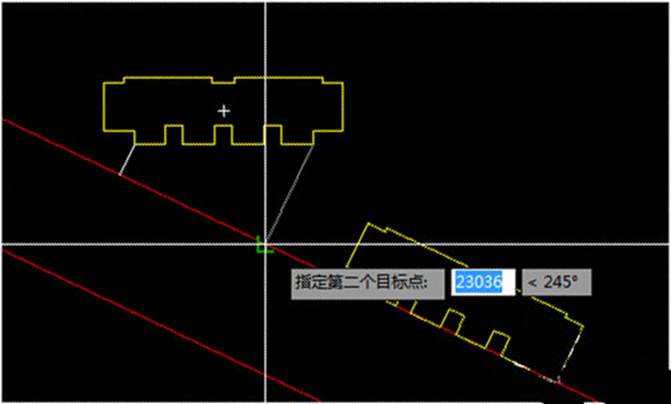

5、选中第二个目标点，即参考线上的第二参考点

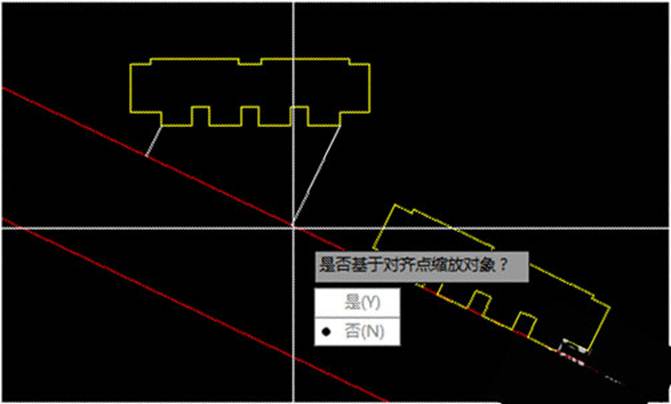

6、此时会提示是否缩放，选择“否”，不进行缩放。
7、这样就完成了旋转操作，比方法一省去了个移动图形到参考线上的工作
方法一适合较小的图形，较大图形推荐使用方法二。
方法二虽然只比方法一省略了一步，但是在图形大的时候更省资源，更快，推荐使用方法二
