CAD中如何旋轉參照rotate命令
旋轉的參照功能主要用處，就是使兩條線變平行，即轉為相同角度實際在普通直接旋轉時，也是有參照的，參照線就是X軸，即0度。那么該如何操作呢？有需要的可以瀏覽一下小編列舉的方法，如下：
1、方法一：

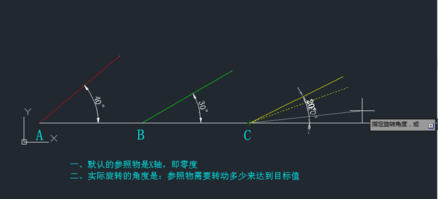

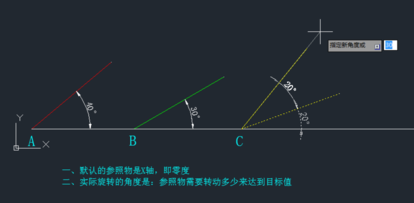

選目標線（黃線），點擊旋轉，選擇基點（黃線C點），點參照（或輸入R），選黃線兩端（以自己為參照），點“點”選項（或輸入P），選綠線兩端（即轉為綠線的角度）
2、方法二：

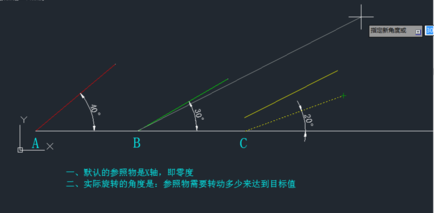

選目標線（黃線），點擊旋轉，選擇基點（綠線B點），點參照（或輸入R），選黃線兩端（以自己為參照），點綠線另一端，完成
3、公式如下：
實際旋轉的角度=輸入值-參照線角度+目標線角度
不用參照的情況下，參照線就是X軸，即零度
不用參照的情況下，直接輸入數值，結果=原角度+輸入值
以自己為參照的情況下，結果就直接等于輸入值
