CAD如何倒角和輸入尺寸倒角
CAD倒角的方法有很多種,那么怎么用輸入尺寸來倒角?接下來小編就為大家講解一下具體方法
1、首先,打開中望CAD軟件,并且打開要倒角的圖形文件.現在要給直角位倒角,需要倒的角尺寸為C3X45度
2、點擊”修改”菜單中的下拉菜單內的“倒角”
3、則會出現對話框“輸入第一直線或”,然后選擇角度,輸入"A"并按確定

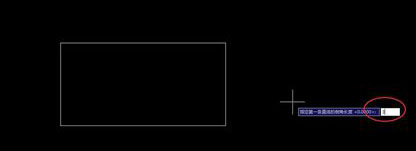

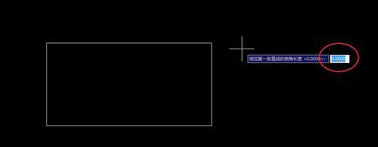

4、接著出現對話框“指定第一條直線的倒角長度”,直接輸入“3”,并確定

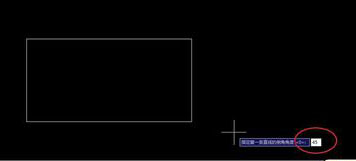

5、接著出現對話框“輸入第一條直線的倒角角度”,輸入“45"并按確定

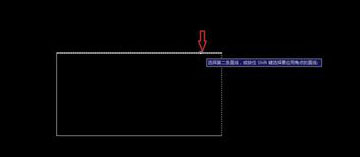

6、然后回到畫圖界面,點擊選擇要倒角的第一條線,再選第二條線,最后點擊確定
7、這樣倒角就完成了,接著看一下圖,就會出現了修改后的角位
8、最后測量驗證一下,點擊線性標注,查看數據。
