CAD辅助设计CAD中画螺栓
CAD辅助设计CAD中画螺栓的方法:螺栓是设计师或者用户非常常用的部件之一,很多其他的部件都需要用到它来进行一个连接。CAD中螺栓的画法非常多样简单,今天小编将为你介绍一下螺栓的画法,详细的步骤如下:
方法/步骤
1、首先,在辅助线的设置中选择虚线的选项,画两条呈十字状的辅助线,结果显示如下:
2、输入快捷键C来画一个圆,以刚刚画好的辅助线的交点为圆心,接着输入POL多边形的快捷键,画一个与圆外切的正六边形,结果显示如下:。

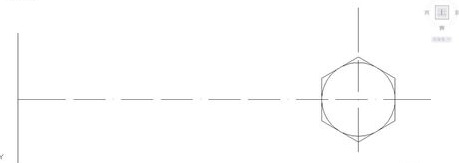

3、辅助线外再画一条直线,这一条直线要以辅助线的端点为中点,结果显示如下:

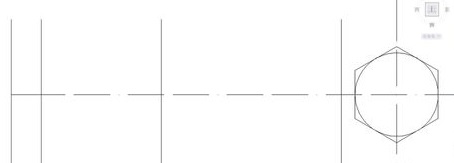

4、输入快捷键O,偏移(向右边),首先偏移5个单位,选择刚刚偏移所得到的直线,再进行偏移20个单位,再选择上一步偏移得到的直线,再偏移30个单位,结果显示如下:。

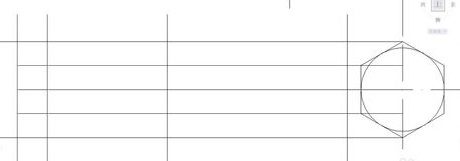

5、完成上一步的步骤后,将最外面的这条直线的中点和圆心连接起来,选择这条直线,输入快捷键O,分别进行向上和向下偏移8个单位,捕捉正六边形的正上正下两个点分别向左绘制两条直线,结果显示如下:

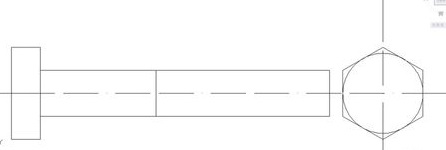

6、输入快捷键TR,对上一步的图形进行修剪(注意:输入tr后直接按两次space键,可以删除多余的线条),最终的效果如下:
以上就是本篇的全部分享了~谢谢你的阅读和支持!更多内容尽在中望官网!
