在CAD制圖的過程中，我們常常會使用一個底圖作為參考，為了更加便捷的使用，今天小編給大家介紹一下插入參照圖的方法。
方法/步驟

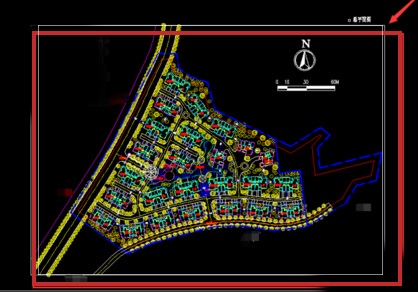

如下圖所示，小編要將下圖作為參照底圖插入到其他CAD圖中
先打開要插入參照底圖的CAD圖形，在CAD命令上找到插入的選項
選擇插入DWG參照

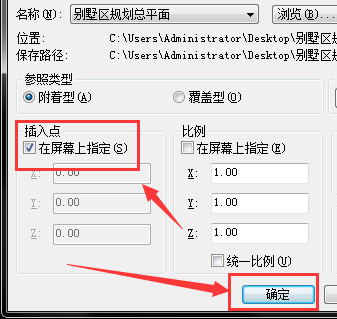

系統彈出對話框，在里面選擇你需要插入的圖形文件。確定。其他設置可根據自己的需要進行選擇
可以看見，CAD出現命令如下

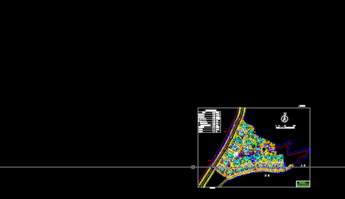

任意點擊CAD畫布的某一處，如果看不到剛剛插入的參照文件，輸入命令Z—空格—A—空格，圖形就會出來了，如圖所示
