cad中螺旋线画法
我们在使用CAD的时候,经常会用到螺旋线,今天小编给大家介绍一下绘制的方法
方法/步骤
1.输入快捷命令HELIX,不熟练的也可以选择绘图-螺旋线,进入到螺旋线绘制功能中

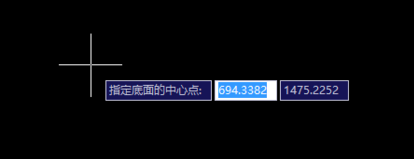

2.在绘图区点击绘制螺旋线的圆点

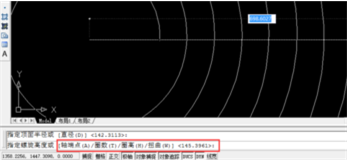

3.直接在旁边输入底面圆的半径
4.直接输入顶面圆的半径
5.输入t-回车就可以修改圆圈数

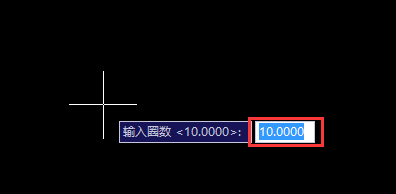

6.输入圈数后回车

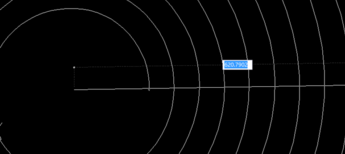

7.直接输入螺旋圈的高度,enter,完成绘制

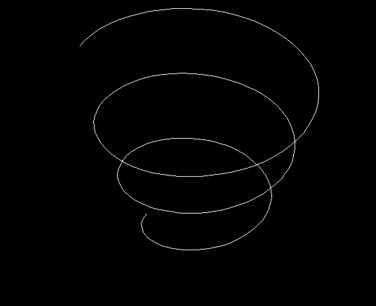

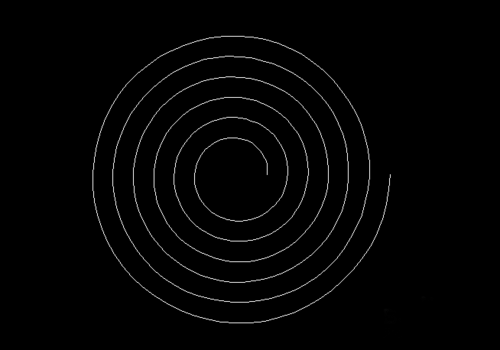

8.绘制完成的效果如下:俯瞰视图和3d视图
