cad中作正方形外接圆的方法
正方形作外接圆的方法看似很难,其实只需要几个简单的步骤,今天小编给大家讲解一下具体的操作
方法/步骤

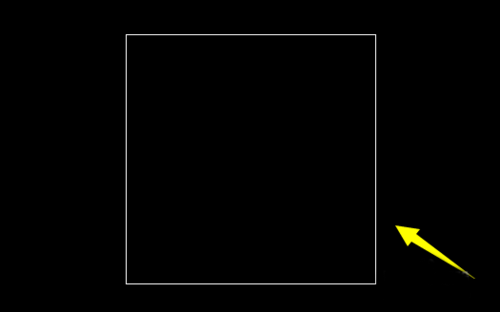

1.打开CAD软件,在绘图区域先绘制一个正方形

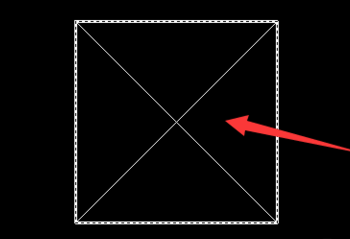

2.对这个正方形作它的对角线。

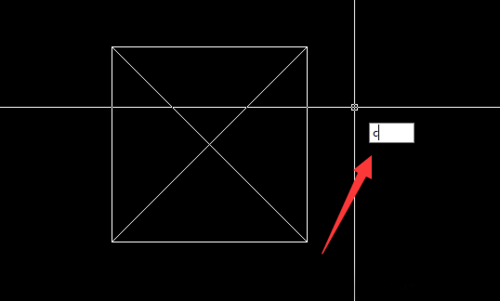

3.使用画圆的快捷命令 “c”,回车

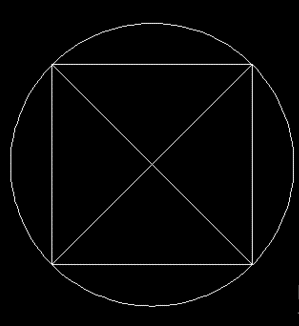

4.以正方形对角线的交点为圆心,对角线斜长的一半为半径,画圆。

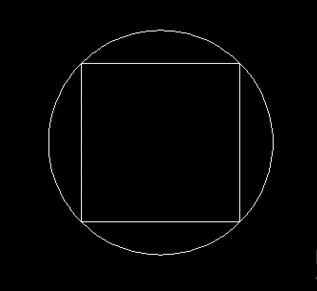

5.可以直接得到一个外接圆。
6.删除多余线(对角线),完成。
