在CAD軟件中畫出平面二維圖形利用CAD的基本繪圖工具是很容易的，那么如何在CAD中畫出一個立體圖呢？
下面就以畫一個三棱柱為例，看看具體操作吧
1、 首先，大家打開中望CAD軟件

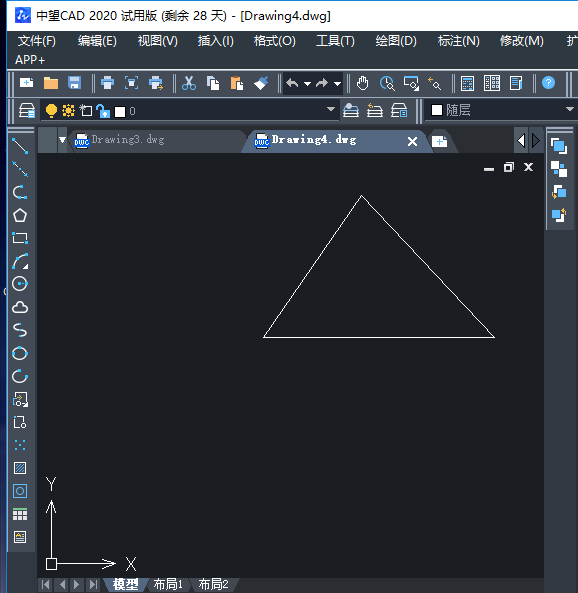

2、 用直線命令，在繪圖區域畫出一個任意的三角形

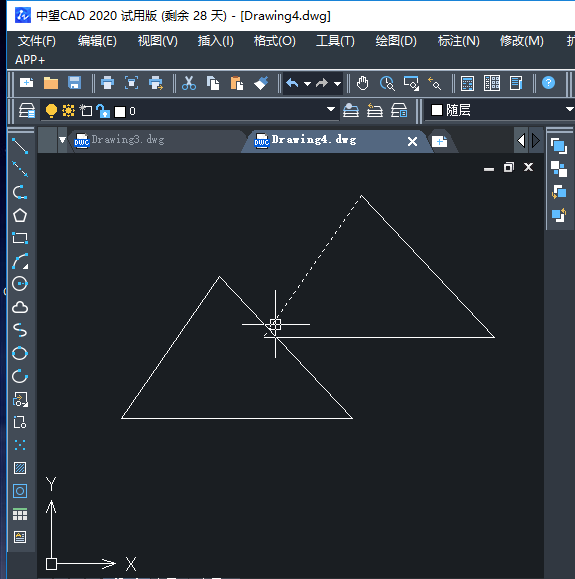

3、 在下方命令欄輸入“COPY”命令，將原始三角形副本移動到某一位置，可參考如下：

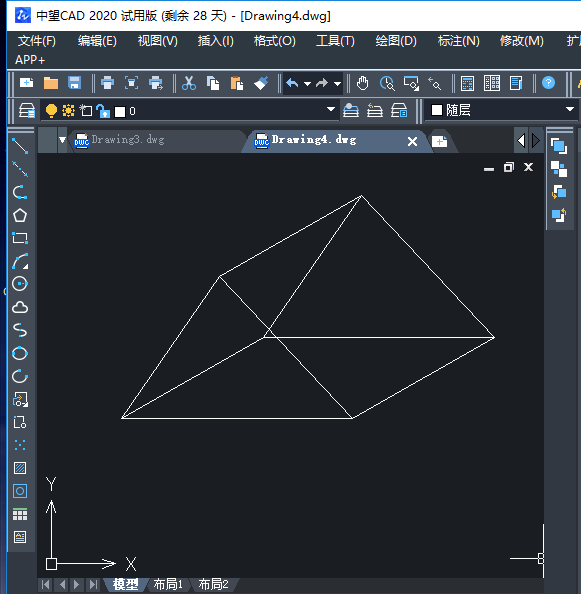

4、 繼續使用直線命令逐個連接兩個三角形的三個角點

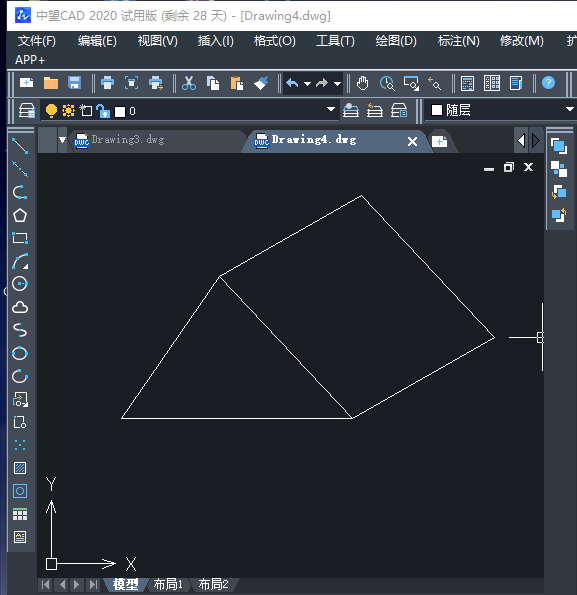

5、 使用“修改-修剪“或”修改-刪除“命令，將多余的線條去掉，即可得到一個立體圖

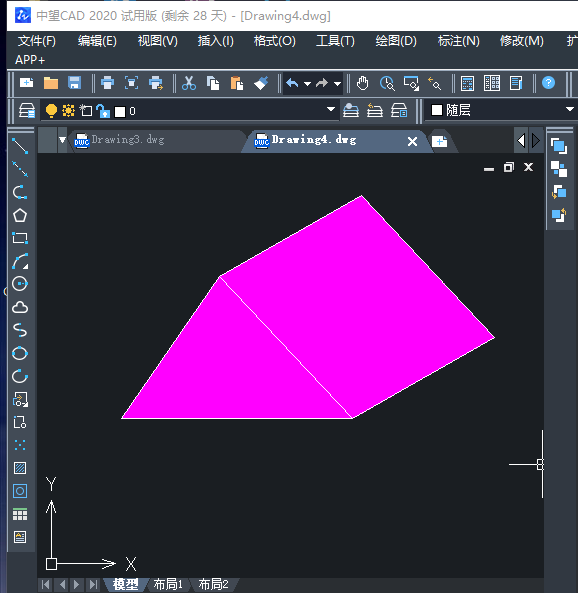

6、 最后我們可以用其他顏色填充三棱柱的表面，以區別于CAD繪圖區域的黑色背景，從而可以更清晰地看到這個三棱柱。使用“圖案填充-顏色“命令，選擇自己喜歡的顏色進行填充，效果如圖。
