在CAD繪圖中，我們經常要用到圓工具，對于沒有條件限制的隨意圓，我們可以利用圓工具很快地畫出來，那有條件限制的圓該怎么畫呢？
現在我們就來一起看看吧
1、 首先，大家打開中望CAD軟件

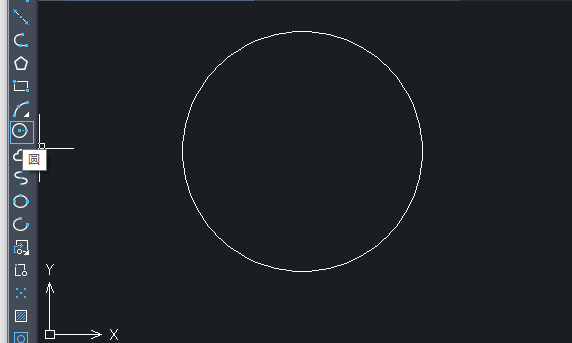

2、 在ZWCAD經典界面，我們可以利用繪圖區域左邊的圓工具很快地畫出任一隨意圓

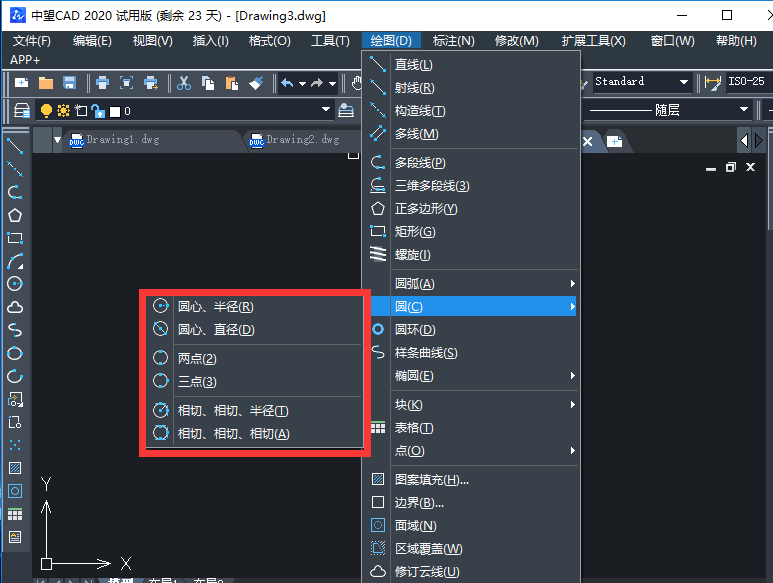

3、 在上方菜單欄中，點擊“繪圖-圓”，我們可以看到在彈出的對話框中有六種圓的畫法
圓心、半徑（R）
圓心、直徑(D)
兩點(2)
三點(3)
相切、相切、半徑(T)
相切、相切、相切(A)
4、 CAD軟件常用六種畫圓方法：

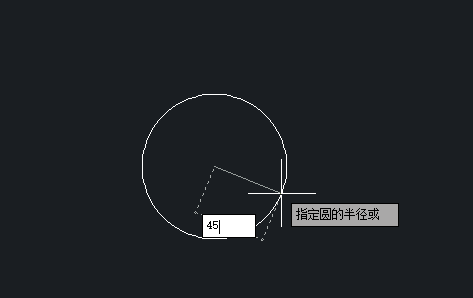

（1） 圓心、半徑：畫一個半徑為45的圓 “繪圖-圓-圓心、半徑“，輸入指定半徑45，即可畫出一個半徑為45的圓

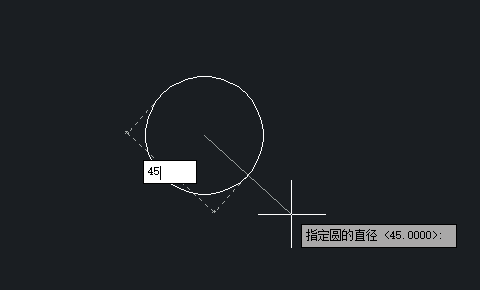

（2） 圓心、直徑：畫一個直徑為45的圓 “繪圖-圓-圓心、直徑“，輸入指定直徑45，即可得到一個直徑為45的圓

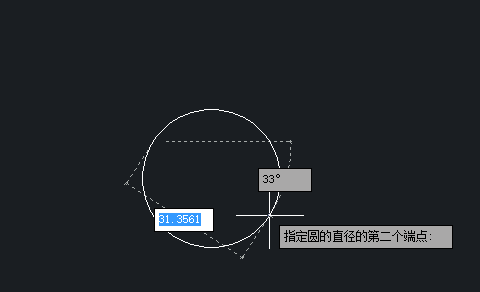

（3） 兩點：畫一個通過指定某兩點的圓 “繪圖-圓-兩點“，將光標對準指定的兩個點，即可得到一個通過指定某兩點的圓

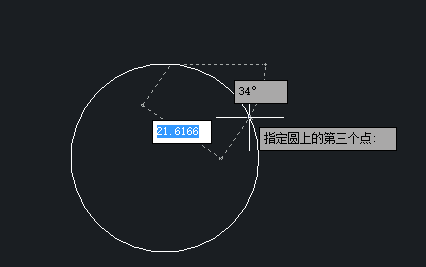

（4） 三點：畫一個通過指定某三點的圓 “繪圖-圓-三點“，與兩點相似，將光標依次對準指定的三個點，即可得到一個通過指定某三點的圓

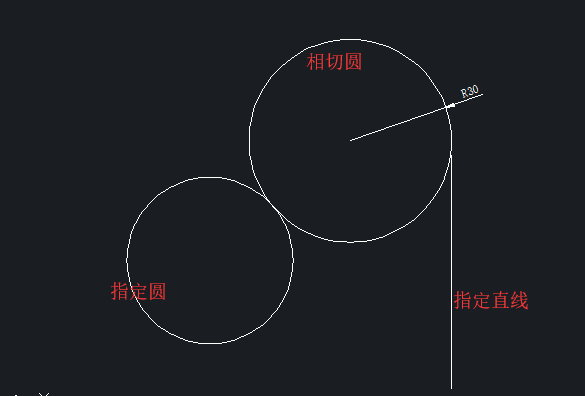

（5） 相切、相切、半徑：畫一個與指定圓和指定直線相切且半徑為30的圓 “繪圖-圓-相切、相切、半徑“，將光標依次點擊指定圓與指定直線，輸入指定半徑30，即可得到一個半徑為30且與指定圓和指定直線相切的圓

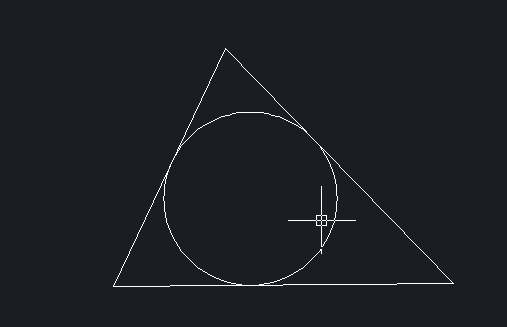

（6） 相切、相切、相切：畫指定三角形的內切圓 “繪圖-圓-相切、相切、相切“，將光標依次點擊指定三角形的三條邊，即可得到指定三角形的內切圓
