CAD是设计人员完成设计工作的重要工具之一。在CAD的使用过程中，有时候会遇到需要把多个图形合并为一个块的情况。那究竟怎么做才能将多个图形合并成一个块呢？
快跟着小编一起来看看吧
1、首先，大家打开中望CAD软件，然后打开需要进行合并成块的图形文件。这里小编以下图为例，此图纸中有多个分散的图形和线段，都是独立的对象
2、在命令行里，输入B，按下回车键进行确认
3、CAD软件会自动弹出“块定义”的对话框，在这里，我们在名称文本框里输入名称

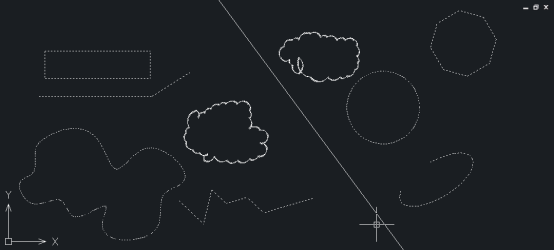

4、点击“选择对象”的按钮，点击并拖动鼠标左键选中所有的图形，单击鼠标左键进行确认，选中的图形将变成虚线的展示。（这里需要注意的一点是，如果框选图形的时候，部分图形没有选中，我们可以点击该图形，即可选上）
5、图形选取完成之后，按回车键进行确认，系统会回到“块定义”的对话框里，点击“转换为块”的按钮，再点击确定按钮
6、点击图形任意一点，都能够选中整个图形，所以整个图形都被合并成一个块了
