CAD中有两种等分方式:定数等分和定距等分。定数等分的方法之前已经介绍过了,今天小编就来介绍一下定距等分的使用方法。

1、 首先,大家打开中望CAD软件

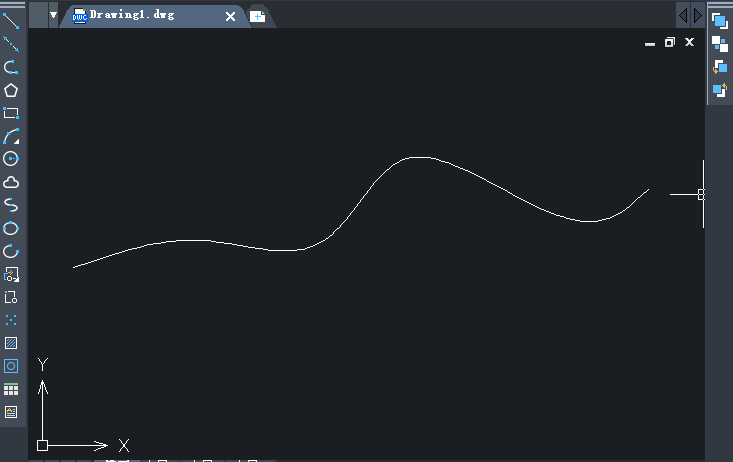

2、 随意画一条连续的曲线或直线(此处以曲线作为例子)

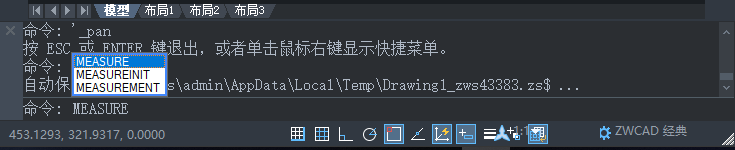

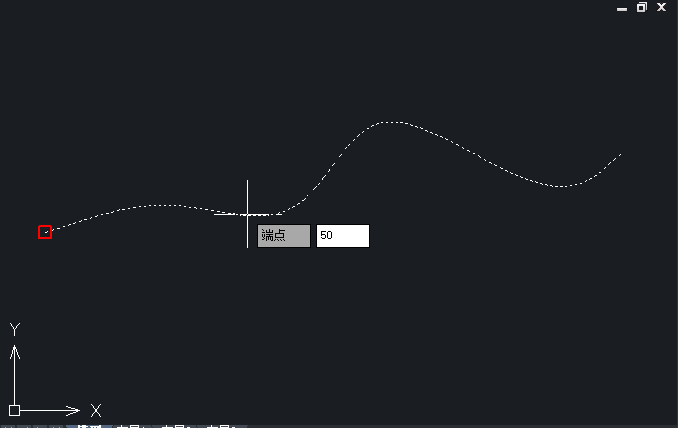

3、 在命令栏输入“MEASURE(定距等分)”命令,此时光标变为方形,选取曲线为测量对象,指定分段长度为50

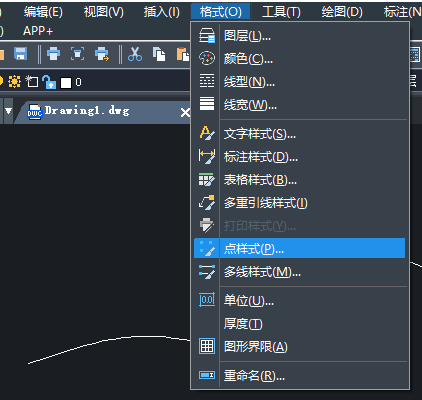

4、 然后点击“格式-点样式”对点的样式进行修改,不修改是看不见等分点的

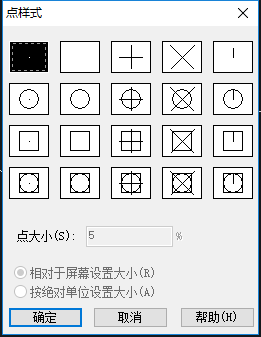

5、 随意选择一种点样式,点击确定


6、最后在CAD软件中就完成定距等分操作啦



 推荐阅读:CAD定数等分与定距等分的区别
