中心線的使用,往往能提升繪圖的效率,那大家知道如何繪制出矩形的中心線嗎?

今天小編就來給大家簡單介紹一下繪制矩形中心線的方法

1、首先,大家打開中望CAD軟件

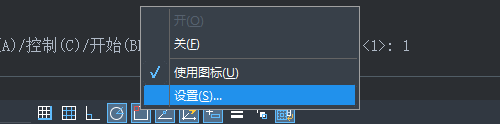

2、找到界面下方的“對象捕捉”功能,點擊鼠標右鍵,點擊“設置”按鈕

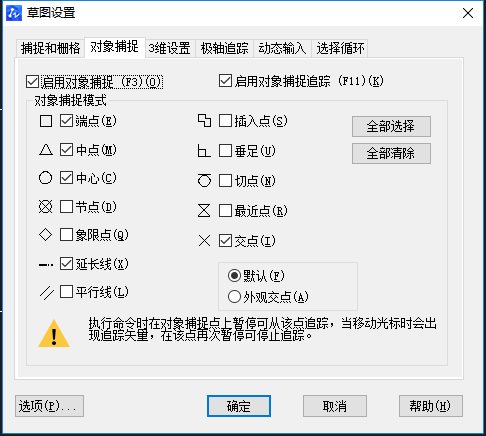

3、在CAD軟件彈出來的“草圖設置”對話框里,我們勾選上“中點”按鈕


4、點擊界面下方的“正交模式”按鈕,啟動正交模式

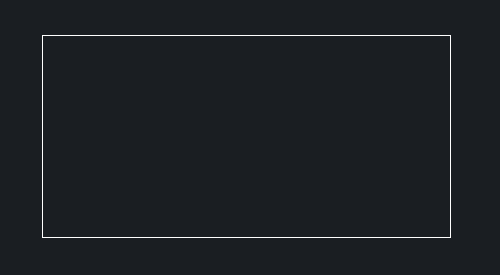

5、點擊界面左方工具欄的“矩形”按鈕,繪制出一個矩形出來

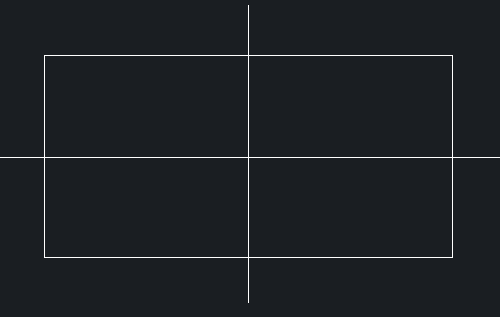

6、點擊界面左方工具欄的“直線”按鈕,指定矩形四條邊的中點畫出兩條線

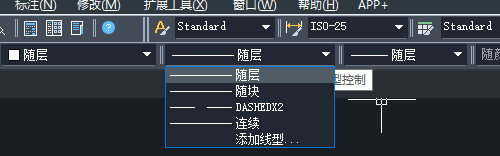

7、點擊“特性”中的“線型”按鈕,我們?cè)O(shè)置合適的線型

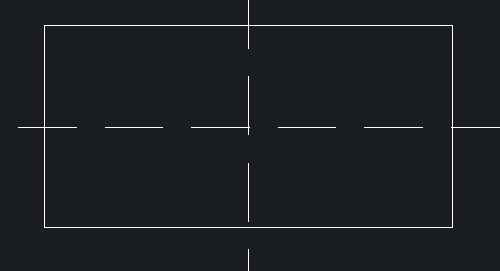

8、這樣,矩形的兩條中心線就完成了
