CAD的视口显示默认显示的都是图纸的全部内容，如果需要查看局部，一般都是利用平移和缩放功能进行操作，但是不那么方便。
今天小编就来介绍一种利用命名视图来控制视口显示的方法。
1、 首先，大家打开中望CAD，同时打开需要操作的图纸
2、 步骤一 给视图命名
（1） 单击【视图】-【命名视图】按钮

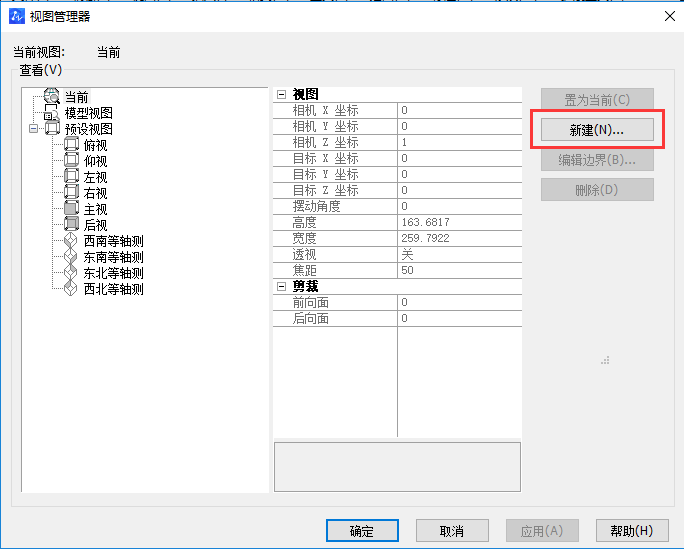

（2） 在弹出的【试图管理器】对话框中，点击【新建】按钮
（3） 在【新建视图】对话框中，命名视图名称为“1”（或其他），边界为“定义窗口”，点击【确定】按钮

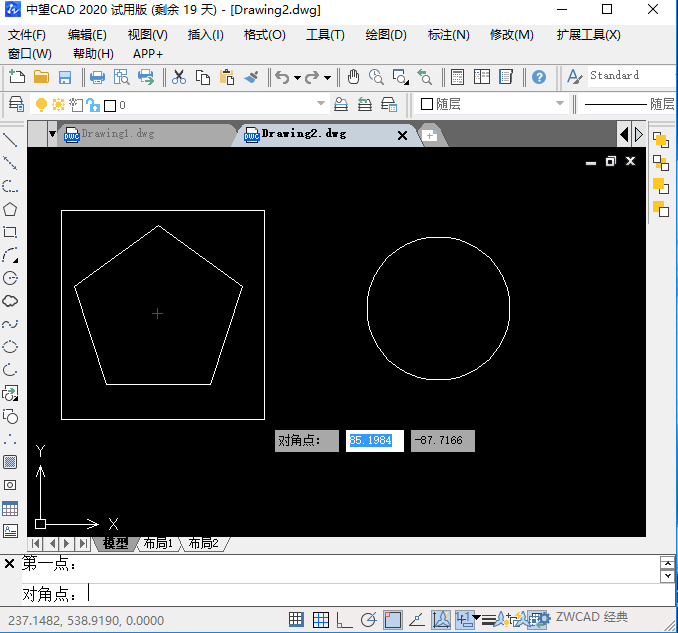

（4） 此时对话框暂时关闭，然后在绘图区域选择对象（这里以正五边形为例），用鼠标拖出一个方框将正五边形完全包住，这个方框就是命名视图为“1”的边界
（5） 此时又回到【新建视图】对话框，点击【确定】按钮，即视图命名完成。
注：同样的步骤可以新建其他命名视图。
3、步骤二 CAD软件创建视口

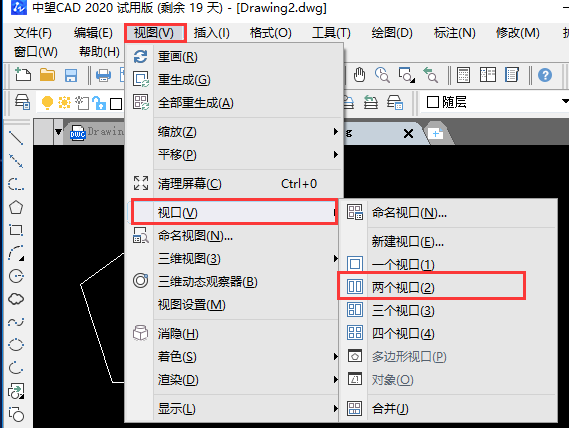

（1）点击【视图】-【视口】-【两个视口】按钮，然后回车

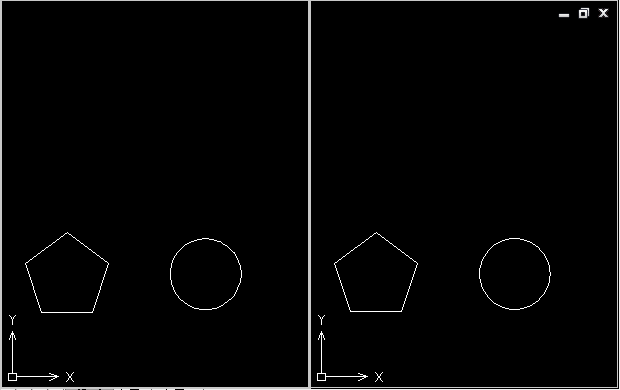

（2）此时界面如图所示，两个视口都是显示全部图形
4、 用命名视图控制视口显示

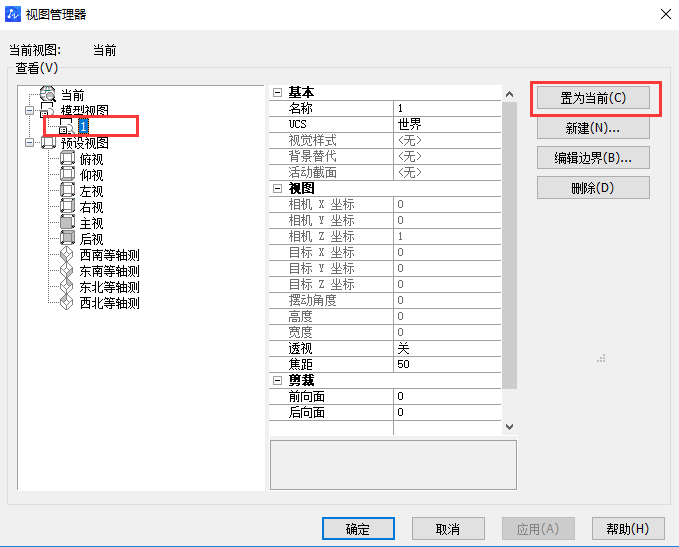

（1） 鼠标单击左边视口，点击【视图】-【命名视图】，在弹出的对话框中，点击刚刚命名好的视图“1”，点击【置为当前】按钮，然后点击【确定】

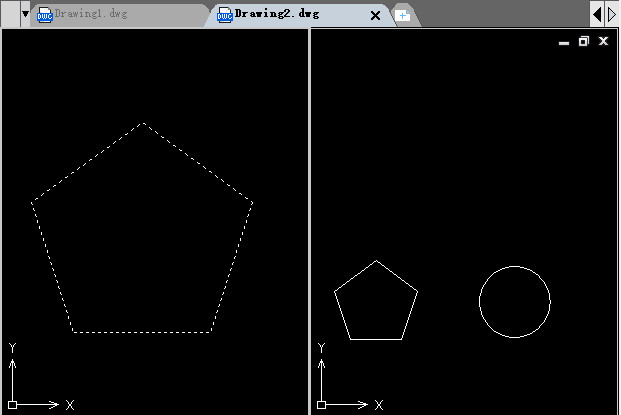

（2） 此时左边视口只显示出正五边形
如果将圆命名为视图2，点击右边视口，将视图“2”置为当前，则右边视口只显示出圆，如图所示
大家可以动手试一试哦。
