使用CAD進行設計工作的時候,發現部分多段線過于細而不符合要求,那如何加粗這些多段線呢?
今天小編給大家帶來了讓多段線加粗的步驟方法
1、首先,大家打開中望CAD軟件

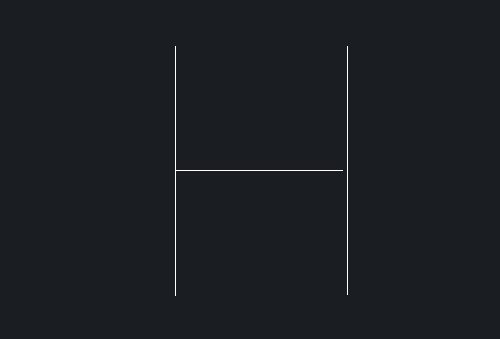

2、打開需要進行修改的圖形文件,如下圖所示

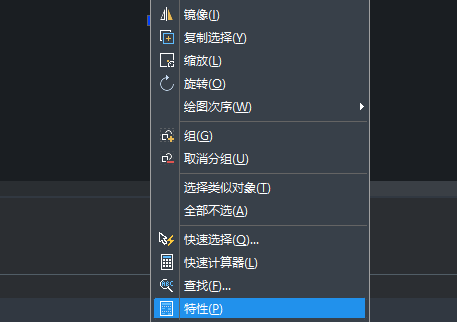

3、使用鼠標框選整個多段線圖形,然后點擊鼠標的右鍵,找到并點擊“特性”按鈕

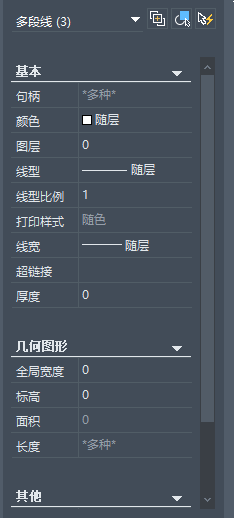

4、CAD軟件會自動彈出“特性選項欄”,我們看到這里的“全局寬度”選項
5、全局寬度默認值為0,這里小編設置為25,再按回車鍵進行確認

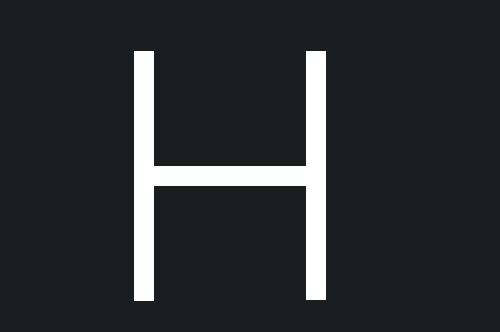

6、如下圖所示,多段線就加粗了
