在使用CAD进行设计工作的时候，如果想要给斜线绘制一条垂直线，该如何进行绘制工作呢？
快跟着小编一起来学习绘制斜线垂直线的方法步骤吧
1、首先，大家打开中望CAD软件
2、点击界面左侧栏中的“直线”按钮，绘制出一条斜线

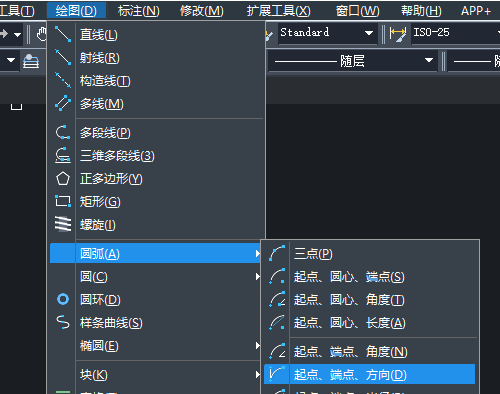

3、点击界面上方菜单栏中的“绘图”-“圆弧”-“起点、端点、方向”按钮

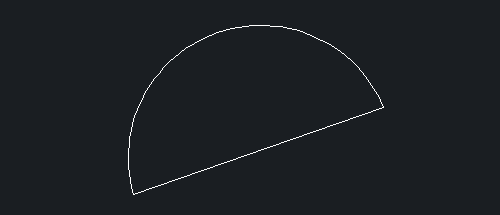

4、选取直线作为对象绘制出圆弧，执行结果如下图所示
5、找到CAD软件下方的“对象捕捉”按钮，点击鼠标右键，点击“设置”按钮

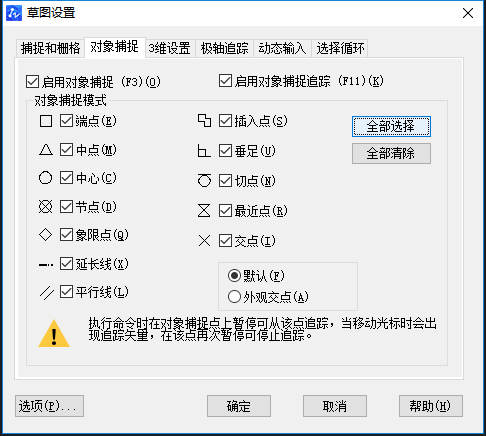

6、在“草图设置”的对话框中，我们点击右侧的“全部选择”按钮，然后点击“确定”按钮
7、点击“直线”按钮，在圆弧的中点与斜线的中点位置绘制一条直线
8、选中“圆弧”，按下DELETE键把它删除
9、这样，斜线的垂直线就画出来了
