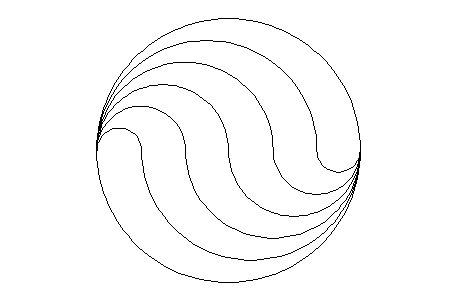

在CAD中，單純操作定數等分相對來說是比較簡單的，其操作方法也比較容易掌握，那么在實際繪圖中如何運用呢？下面以繪制如下圖所示的圖形，看看定數等分在繪圖過程中的巧妙應用吧。
1、 首先，大家打開中望CAD軟件

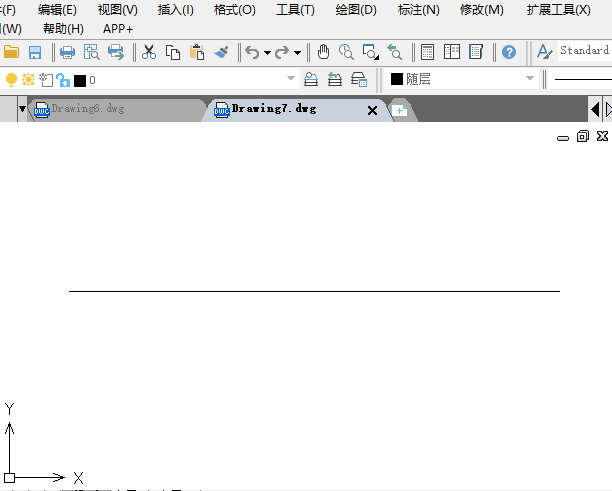

2、 執行【直線】命令，畫一條長度為70的直線
3、 執行“定數等分”命令：在命令欄輸入“DIVIDE”，選取直線為分割對象，將其分為6塊；如果分割點沒有顯示出來，則點擊【格式】-【點樣式】按鈕，在彈出的對話框中選取其中一種點樣式，點擊確定

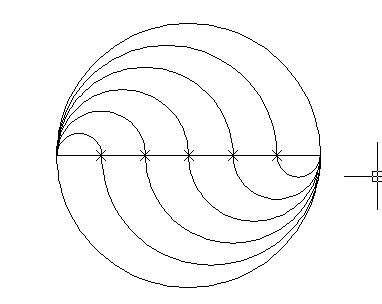

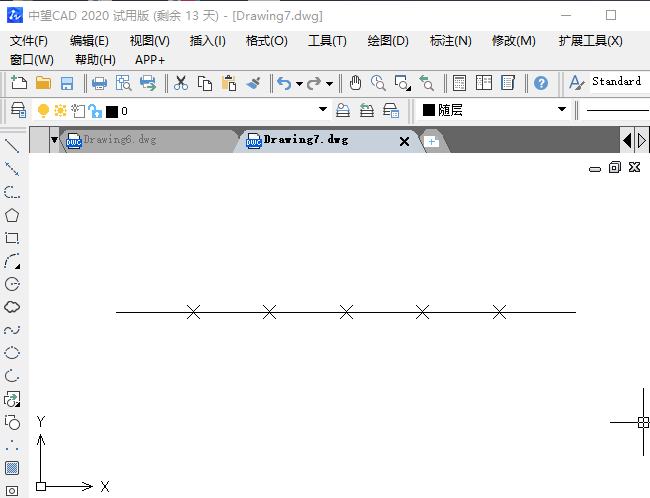

4、 經過定數等分操作的直線如圖所示
5、 在命令欄輸入“PL（多線命令）”，在命令欄的具體輸入操作如下：

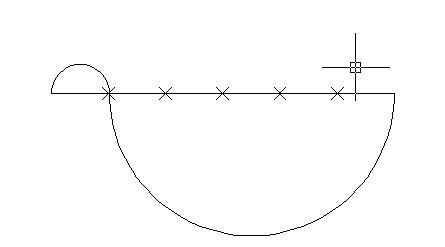

6、 確定好起點切向之后，依次選取等分的點連接繪制弧線，如圖

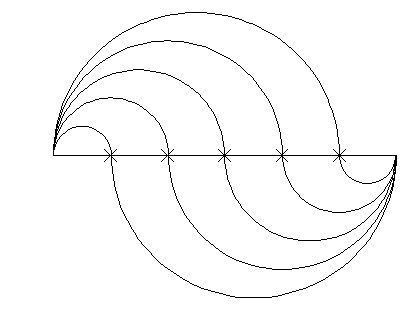

7、 重復執行步驟5、6的命令，得到下圖
8、 圓弧繪制完成后，執行【圓】命令，繪制以直線重點為圓心，半徑為35的圓
9、 然后在CAD中刪除多余的輔助線以及等分點，即可繪制出如圖所示的圖形
