在CAD软件中，阵列有两种，矩形阵列和环形阵列，今天我们就运用环形阵列绘制如下图形。
1、 首先，大家打开中望CAD软件

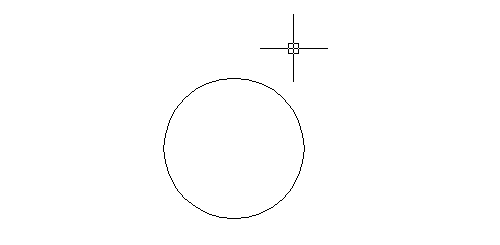

2、 点击【绘图】-【圆】按钮，启动圆命令，在绘图区域任一点确定为圆心，绘制一个直径为35的圆

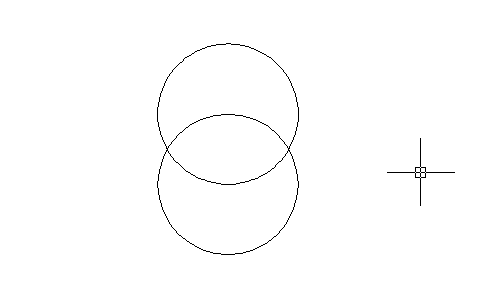

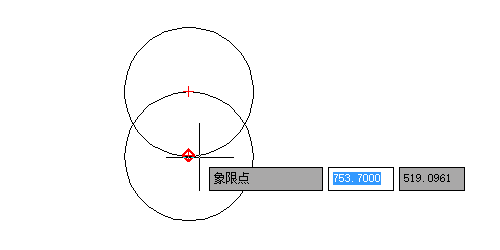

3、 选取圆为对象，点击【修改】-【复制】按钮，利用对象捕捉功能捕捉圆的下端点为基点，复制一个圆到圆的中心

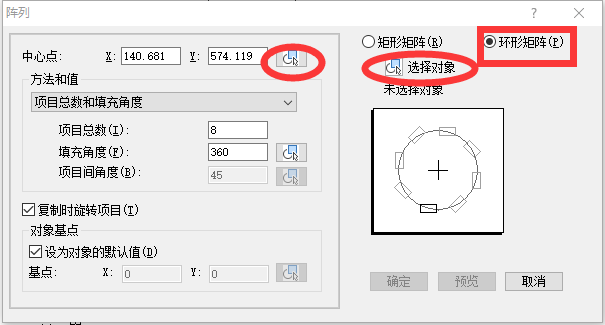

4、 在命令栏输入ARRAY命令，系统弹出如图所示的“阵列”对话框

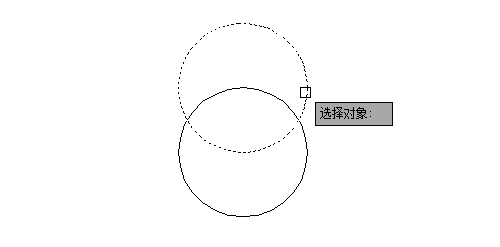

5、 点击【选择对象】按钮，此时对话框暂时关闭，在绘图区域选取复制的圆为对象
6、 此时回到对话框，点击中心点按钮，选取圆心为中心点

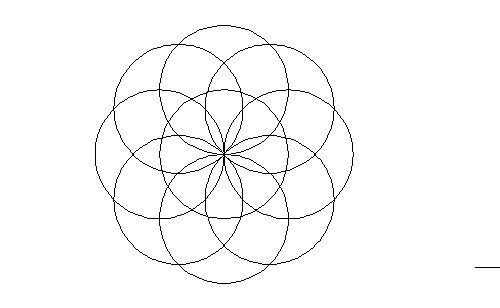

7、 选取项目总数为8个，点击确定按钮，即可得到如下图形

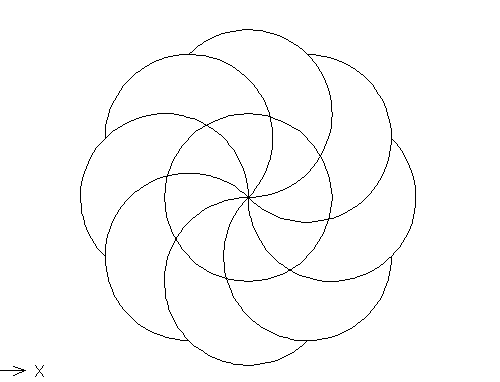

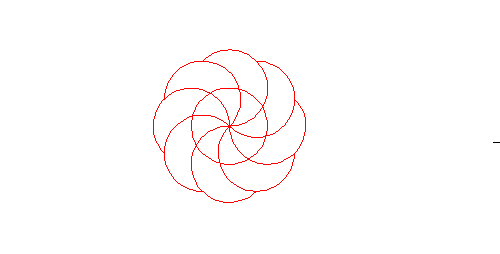

8、 然后使用分解命令（X）将图形打散，然后点击【修改】-【修剪】命令，去掉多余的线段，即可在CAD中绘制得到下图
