在使用CAD进行设计工作的时候，会遇到需要把某部分区域阻挡的情况，那大家知不知道如何遮住这些区域又不影响我们的效果呢？
接下来，小编就来给大家讲解一下如何运用块的方式遮住区域
1、首先，大家打开中望CAD软件

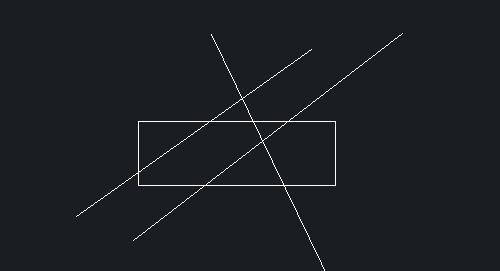

2、如下图所示，需要用块遮住这些线的一部分，但这里的矩形块遮不住线条

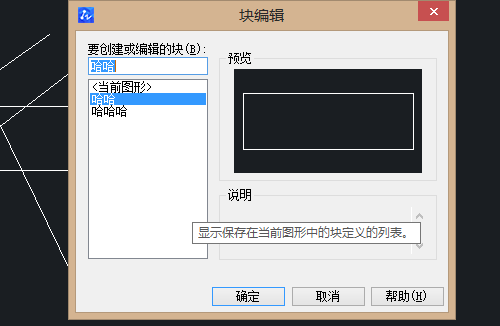

3、使用鼠标对矩形块进行双击操作，进入到“块编辑”对话框里，我们点击“确定”按钮
4、进入至块编辑器中，我们直接在命令行中输入WIPEOUT指令，按回车键确认

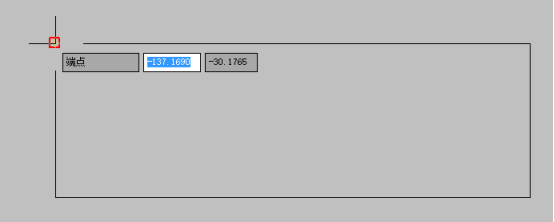

5、根据CAD软件命令行出现的指示，我们依次连接块边缘的每个点，练成一个闭合的图形，再按下空格键

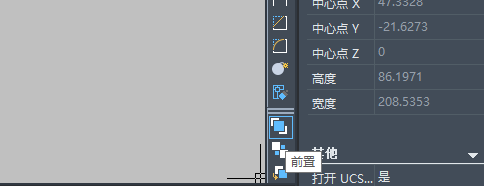

6、选中块，再点击右旁的“前置”按钮
7、关闭编辑器并进行保存

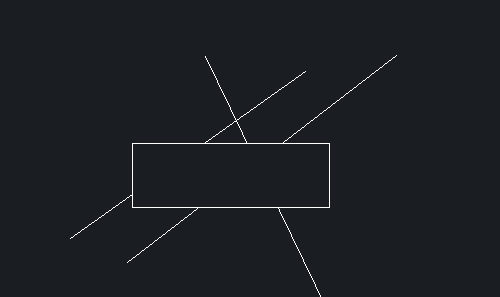

8、最后，对块进行拖动操作，都能遮住线条了，执行结果如下图所示
