本節以繪制動斷按鈕為例，綜合利用CAD的多種繪圖工具，首先利用直線和偏移命令繪制基本輪廓，然后利用修剪和刪除等命令對圖形進行細化處理，同時掌握延伸命令的運用。

1、 首先，大家打開中望CAD軟件

2、 選擇【默認】-【圖層】-【圖形特性】命令，在“圖層狀態管理器”中建立“粗實線”和“中心線”兩個新的圖層

（1） 將第一個圖層命名為“粗實線”圖層，所有屬性按默認設置即可

（2） 將第二個圖層命名為“虛線”圖層，線型設置為ZWCAD_ISO02W100，其余屬性按默認設置即可

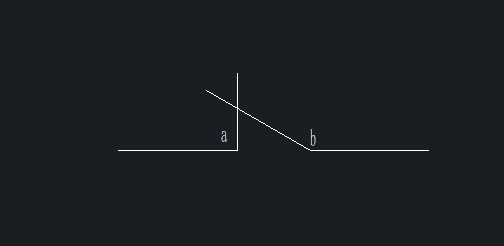

3、 將粗實線圖層設為當前圖層，點擊【繪圖】-【直線】按鈕，繪制初步的圖形

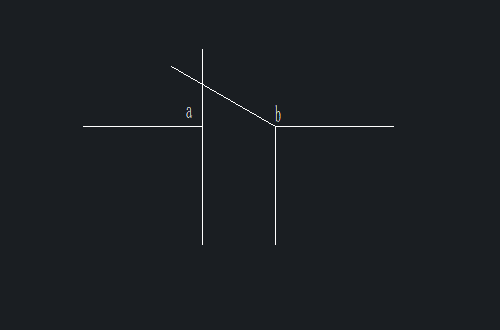

4、 執行【直線】命令，分別以a點和b點為起點，繪制長度為35的豎直直線


5、 重復執行【直線】命令，以a為起點，b為終點繪制直線ab


6、 選擇【直線】命令，以ab線段的中點為起點，繪制長度為35的豎直直線，并將其所在圖層改為“虛線”圖層，得到下圖


7、 點擊【修改】-【偏移】按鈕，以ab線段為起始邊，繪制兩條水平直線，偏移的長度分別為25和35


8、 選擇【修改】-【修剪】命令，修剪到多余的直線

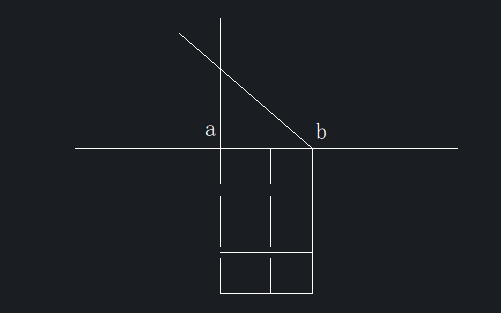

9、 執行【延伸】命令，將虛線延伸到斜線邊上，最后在CAD中動斷按鈕就繪制好了
