CAD的修改命令有删除、复制、镜像、偏移、移动、阵列等多种命令,在绘图的时候可以利用这些工具对图形作出精确修改,下面就以绘制变压器为例熟悉移动、阵列、偏移、修剪等工具的相关操作。

1、 首先,大家打开中望CAD软件

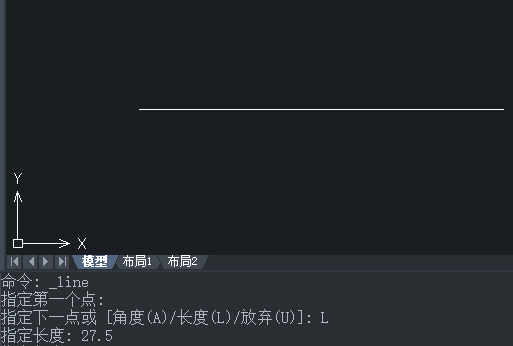

2、 选择【绘图】-【直线】命令,在绘图区域合适的位置绘制一条长度为27.5的水平直线

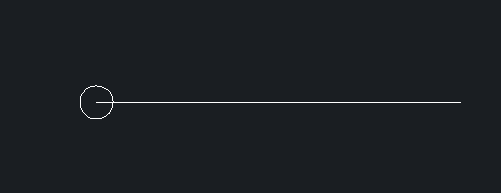

3、 选择【绘图】-【圆】命令,以绘制的直线的左端点为圆心,绘制一个半径为1.25的圆

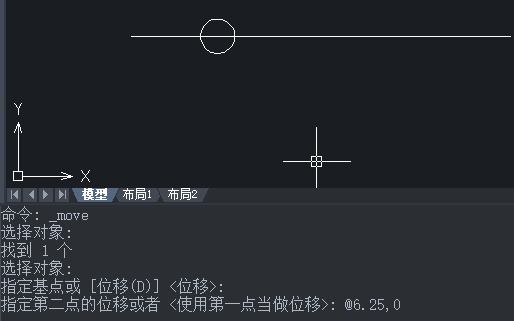

4、 点击【修改】-【移动】按钮,选取圆为对象进行移动,命令窗口显示输入以及结果如图所示:

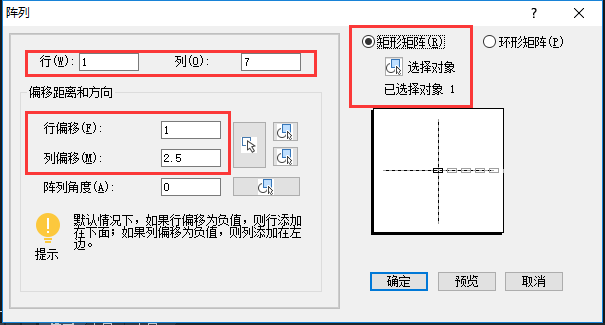

5、 点击【修改】-【阵列】按钮,选择“矩形矩阵”,选择圆为对象,行列以及偏移距离和方向设置如图所示,点击“确定”按钮

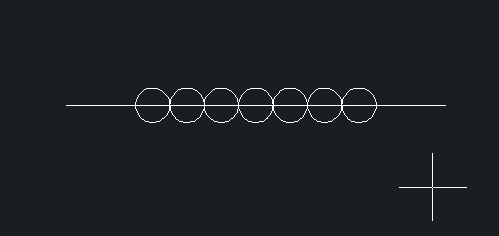

6、 完成矩形阵列设置之后,得到下图:

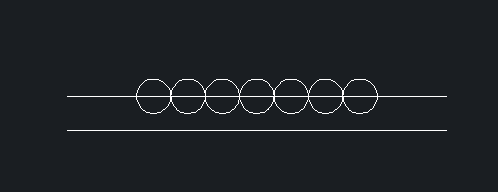

7、 点击【修改】-【偏移】按钮,将直线向下移2.5,结果如图

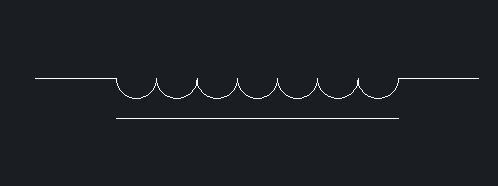

8、 点击【修改】-【修剪】按钮,去掉多余的线段,得到下图

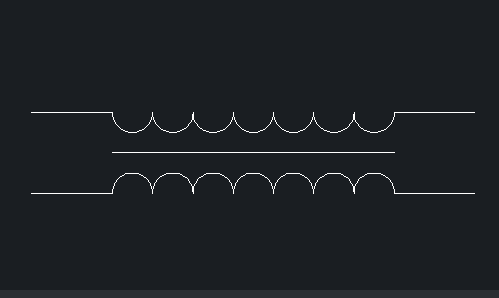

9、 点击【修改】-【镜像】按钮,以下方水平直线为镜像线,对水平直线上方的图形进行镜像处理,之后在CAD中就完成了变压器的绘制
