今天小编来介绍一下利用CAD绘制装饰画的操作方法。

 1、 首先,大家打开中望CAD软件

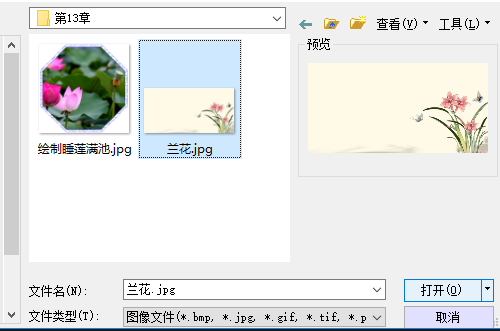

 2、 点击【插入】-【光栅图像】,插入如图所示的图像


 3、 点击“打开”,设置如下:

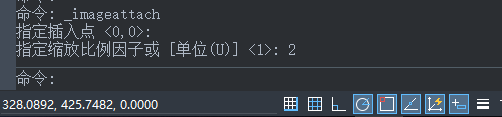

 4、 点击“确定”,在命令栏指定缩放比例因子为2


 5、 CAD中附着的图形如图

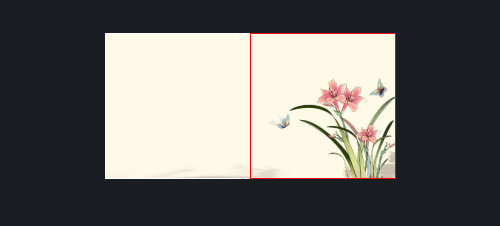

 6、 执行【矩形】命令,捕捉图片的右上端点为角点,绘制一个适当的矩形(此处为了显现对比清晰,矩形暂时设置成红色)

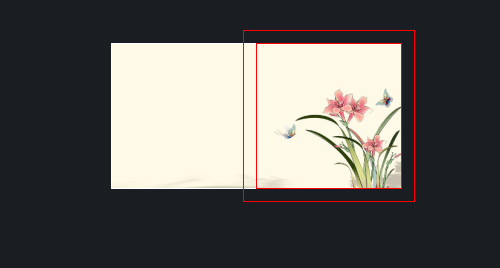

 7、 点击【修改】-【偏移】按钮,就上一步绘制的矩形向外偏移适当的距离

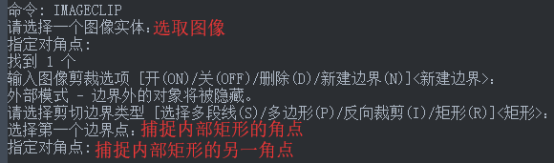

 8、 在命令栏输入IMAGECLIP,执行【剪辑图像】命令,命令栏显示操作如下:

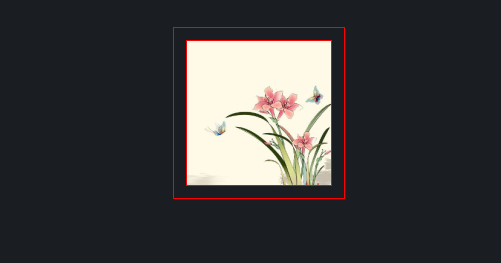

 9、 修剪后得到下图:

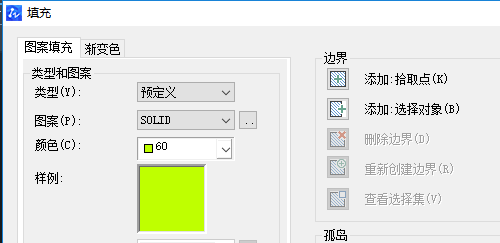

 10、 点击【绘图】-【图案填充】按钮,在弹出来的对话框中设置颜色为浅绿色,选择SOLID图案

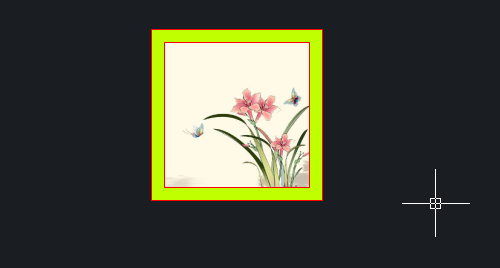

 11、 然后填充到两个矩形之间

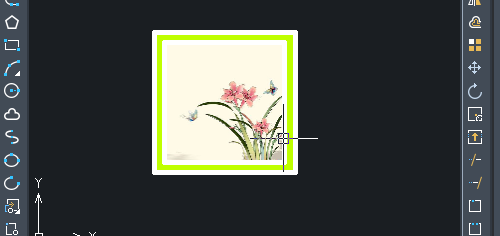

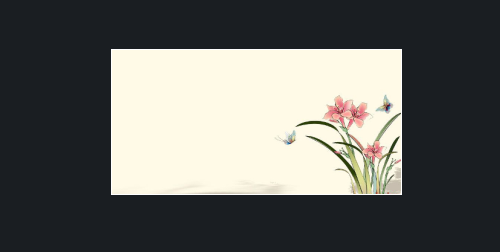

 12、 最后选取两个矩形,将颜色修改为白色,线宽设置为0.5MM,最后在CAD中效果如图
