在CAD中利用外部參照之前需要將外部參照附著到宿主圖形上,下面我們以創建花園為例學習其具體的操作方法。
1、 首先,大家打開中望CAD軟件

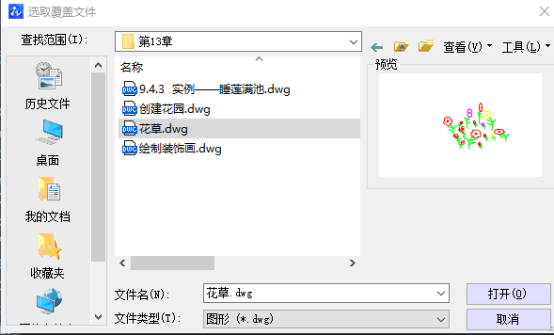

2、 點擊【插入】-【外部參照】,在彈出的對話框中選擇參照對象“花草”,(若不會畫花朵,請點擊查看“在CAD中如何繪制花朵”)

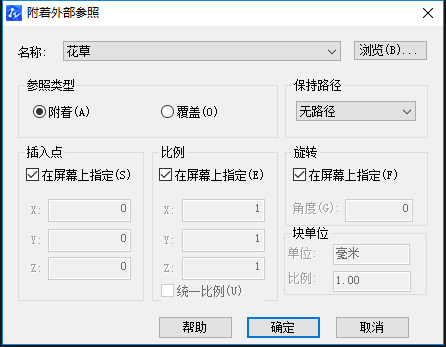

3、 點擊“打開”,選擇參照類型為附著型,其他屬性設置如圖:

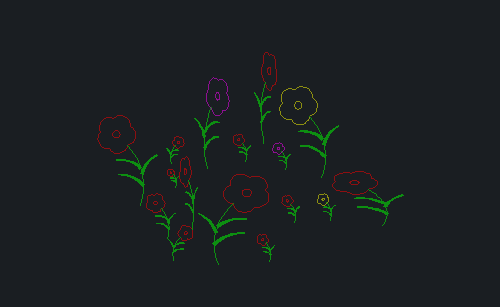

4、 點擊“確定”,插入第一束花草

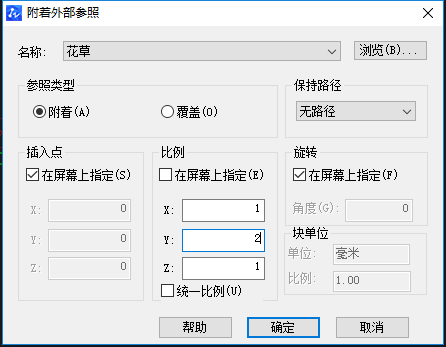

5、 再次執行【外部參照】命令,插入第二束花草,去掉比例欄“在屏幕上指定“的勾選,設置比例Y為2,點擊”確定“

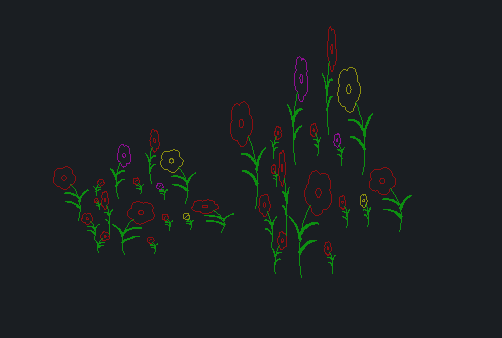

6、 此時繪制的圖形如下:

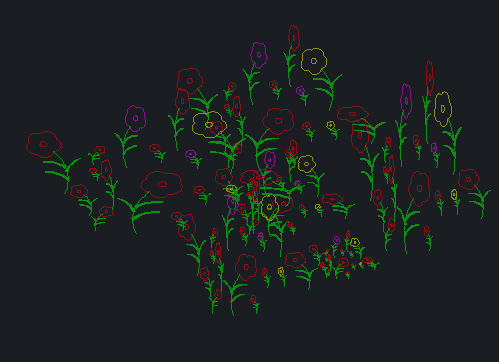

7、 多次重復【外部參照】命令,附著不同比例的花草圖形,最后CAD中花園就創建好了
