在插入PDF参照底图之后,我们该如何进行对PDF参照底图的编辑操作呢?
接下来,就让小编给大家简单介绍一下编辑参照底图的方法步骤

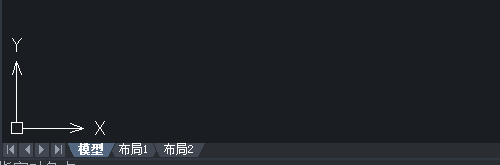

1、首先,大家打开中望CAD软件,进入至默认的模型空间内

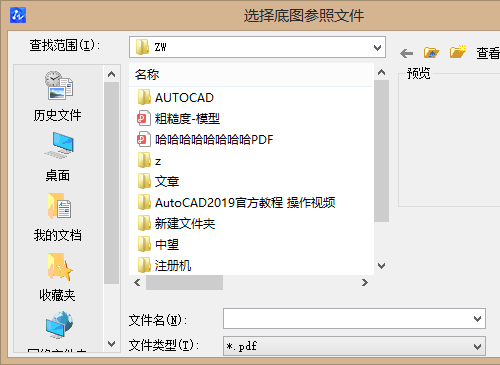

2、在命令行中输入PDFATTACH命令,从而打开“选择底图参照文件”的窗口
3、在选择参照文件窗口中,我们选择并打开需要附着底图的PDF文档

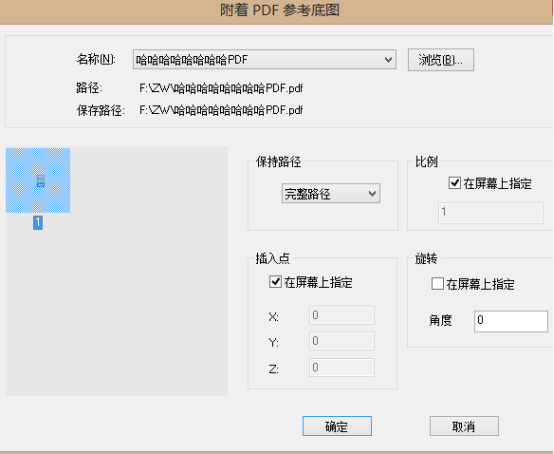

4、在“附着PDF参照底图”对话框中,我们点击“确定”按钮
5、接着指定插入点,我们点击CAD软件图纸的任意一处插入底图,指定缩放和比例因子默认为数值1,确定相关参数后插入
6、在CAD软件的命令行中输入直线L指令,能够查到可以自动捕捉PDF参照底图的线条,就能够进行对PDF底图的编辑了
