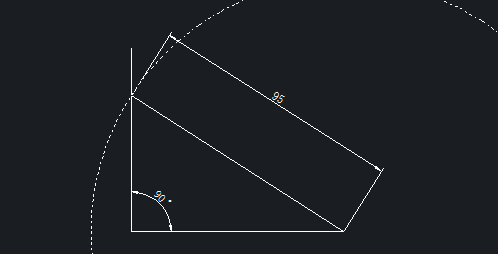

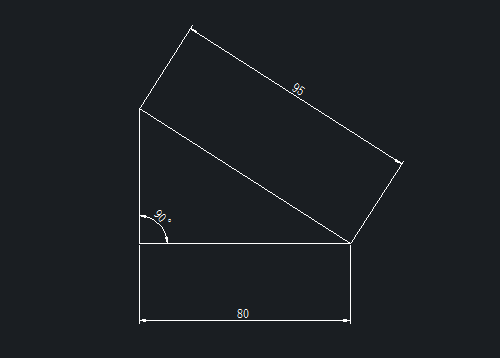

本节做一道如下的绘图练习,学习在绘图过程中借助辅助线画图。如下图所示,绘制一个直角三角形:一条直角边为80,斜边为95
1、 首先,大家打开中望CAD软件

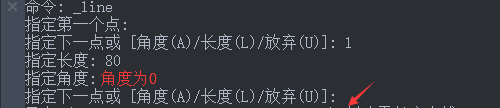

2、 点击【绘图】-【直线】按钮,绘制一条长度为80的水平直线,命令窗口显示操作如下:

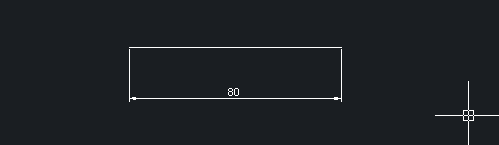

3、 绘制的直线如图所示

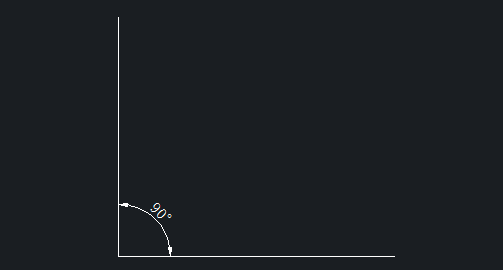

4、 再次执行【直线】命令,以直线左端点为起点,绘制一条合适长度的竖直直线
5、 点击【绘图】-【圆】命令,以水平直线的右端点为圆心,绘制半径为95的圆

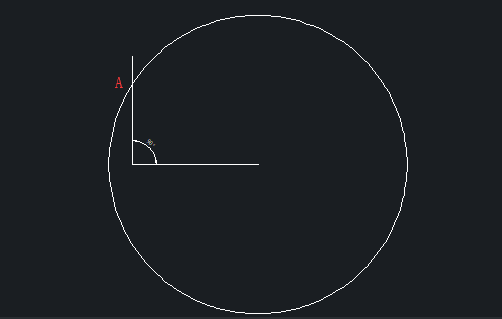

6、 如上图所示,半径为95的圆与竖直直线相交于点A,点击【绘图】-【直线】命令,连接点A与水平直线右端点,得到下图,三角形的斜边即为圆的半径

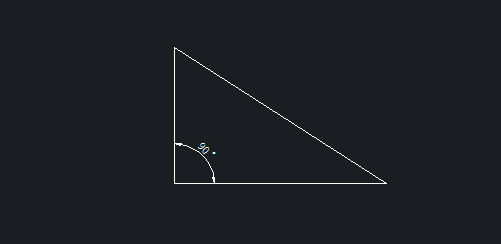

7、 点击【修改】-【修剪】按钮,即可在CAD中绘制出相应的图形
