本节我们将以绘制锅盖主体为例，学习三维绘图中如何绘制倾斜面，下面是具体的操作步骤：
1、 首先，大家打开中望CAD软件
2、 点击【视图】-【西南等轴测】按钮，将视图模式切换到西南等轴测

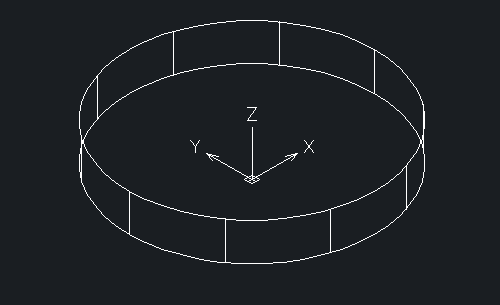

3、 点击【实体】-【圆柱体】按钮，绘制圆柱体。其底面圆心坐标为（0，0，0），底面直径为121，高度为5.5

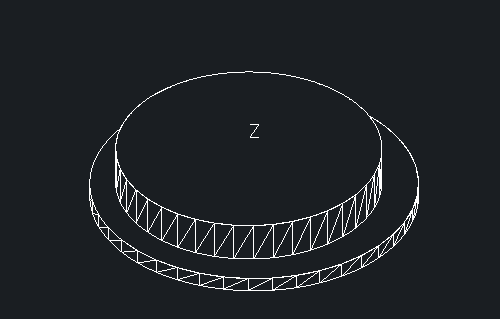

4、 重复执行【圆柱体】命令，绘制一个底面圆心坐标为（0，0，5.5），底面半径为49，高度为15的圆柱体，消隐后效果如图

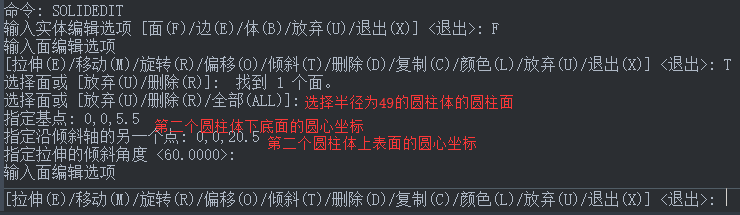

5、 在命令窗口输入SOLIDEDIT，执行实体编辑命令，命令栏显示操作如下：

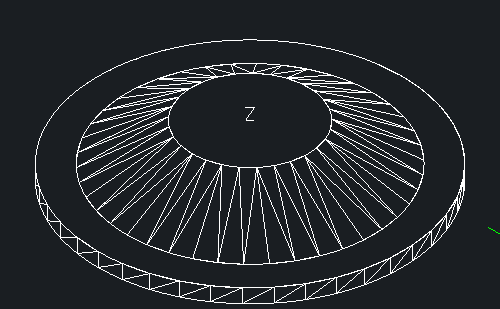

6、 完场上述操作后得到下图

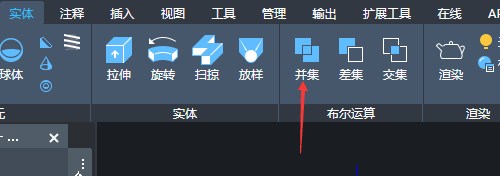

7、 点击【实体】-【布尔运算】-【并集】按钮，对两个圆柱体进行并集处理

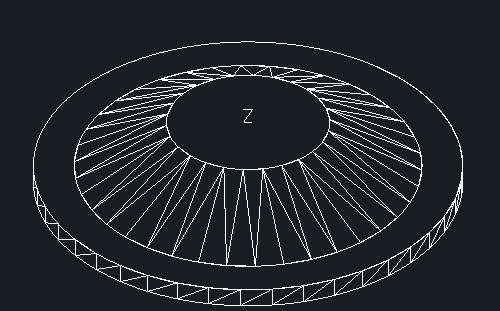

8、 最后在CAD中锅盖主体就绘制好了
